Correderas elevables
hoja de 100 mmhasta 400 kgumbral 0 mm
Hojas correderas elevables con el carro HS400 de ocho rodillos pendulares, vidrio hasta el suelo y paso a cota cero con rejilla de drenaje integrada.
Descubrir las correderas elevables
Fachadas acristaladas · DÖPFNER SKYWALL FTS 4.0 · Fabricado en Alemania
Fachadas acristaladas SKYWALL de madera-aluminio
Una pared de luz construida con postes y travesaños de madera laminada y carcasa exterior de aluminio. En un mismo paño de una planta, SKYWALL combina correderas elevables de hasta 400 kg por hoja, vidrios fijos hasta el suelo, esquinas de vidrio y ventanas o puertas practicables.

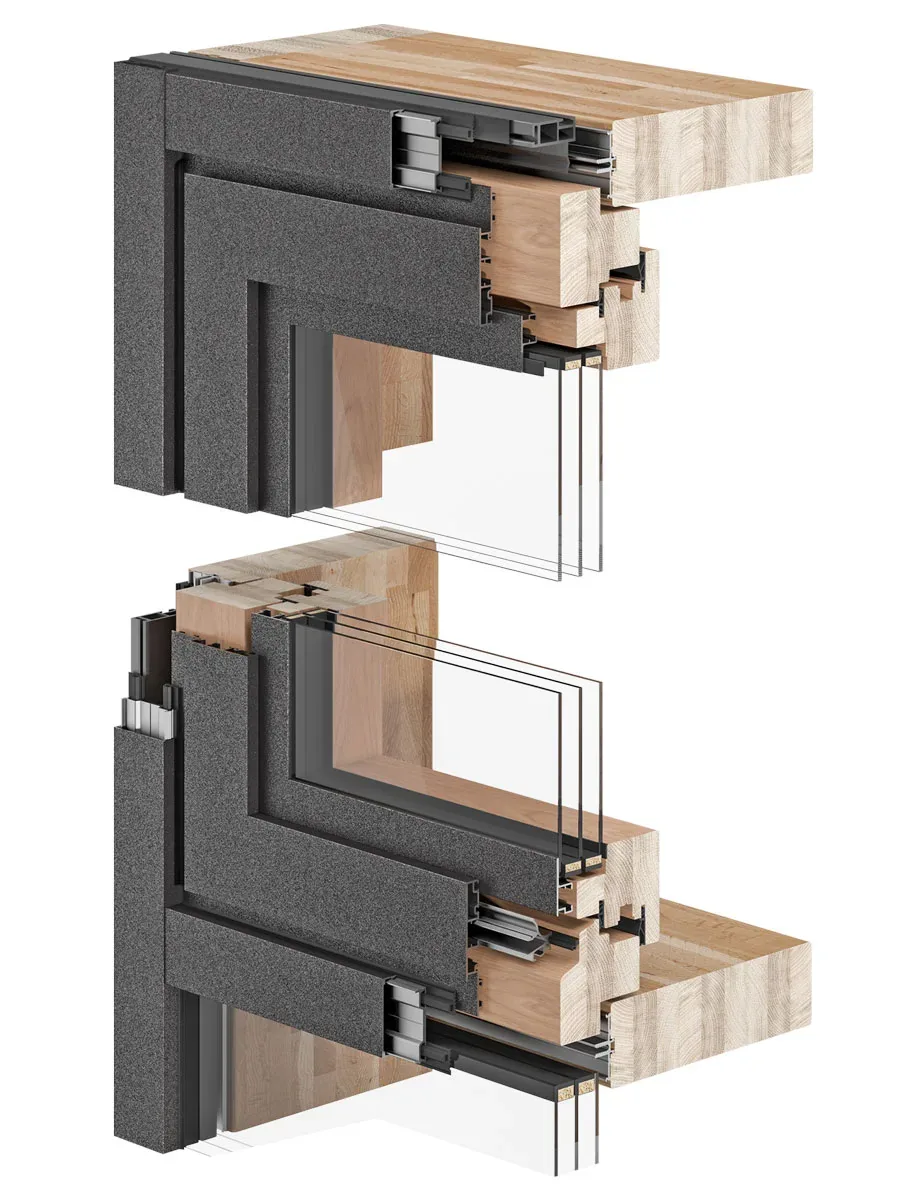

Cómo está construido: postes, travesaños y tres tipos de elemento
SKYWALL es una construcción de montantes y travesaños para fachadas de una planta. Los postes, de 206 mm de profundidad, son de madera laminada; por fuera, una carcasa de aluminio ventilada protege toda la madera. Entre poste y poste se insertan tres tipos de elemento.

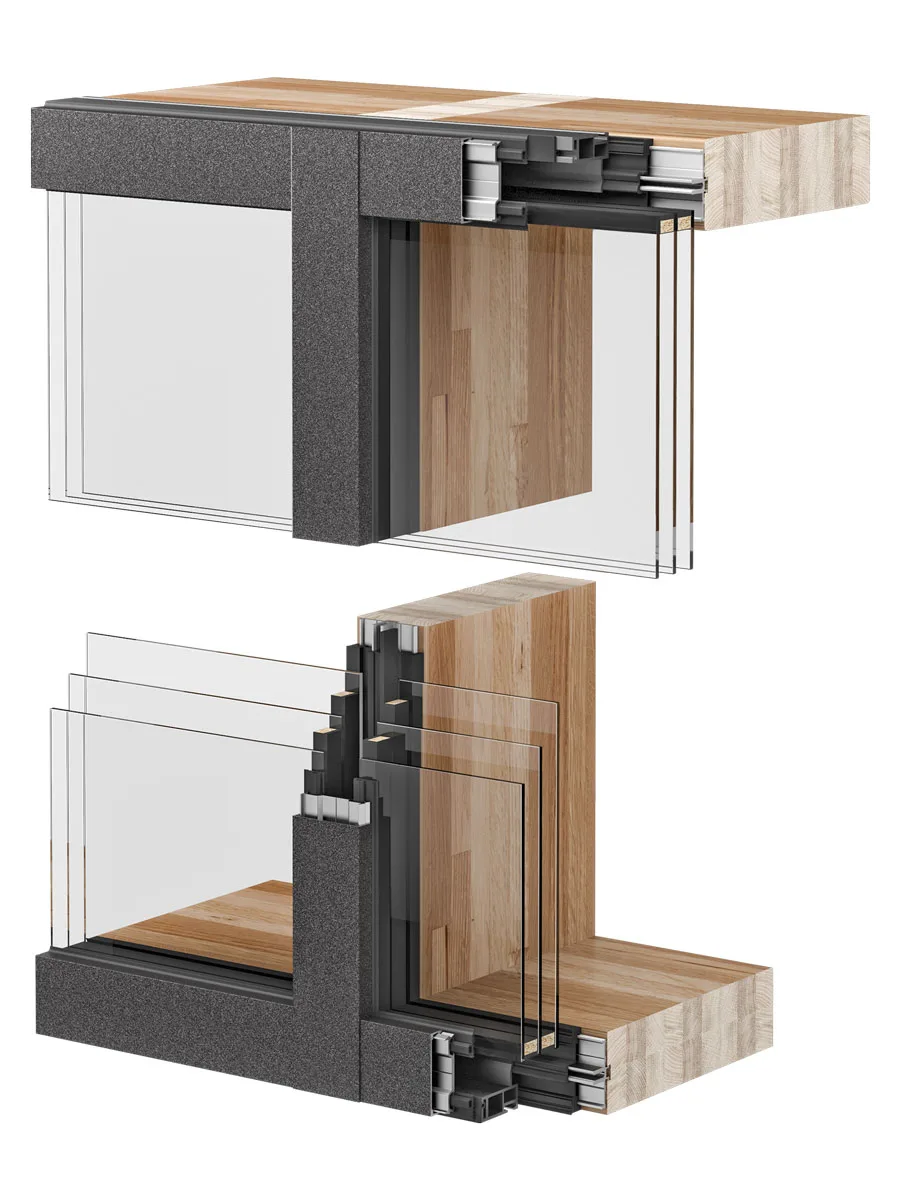

Paños fijos
hasta el suelojunquillos de presión4 lados
Vidrios fijos integrados por sus cuatro lados en los postes y travesaños, con junquillos de presión y carcasas de aluminio. Opcionalmente, con un umbral que iguala su altura con la de las correderas.
Ventanas y puertas integradas
practicables y oscilobatientesherraje ocultopuerta de entrada
Ventanas y puertas practicables u oscilobatientes de la gama Premium se insertan entre los postes. Así el paño incorpora ventilación y puntos de paso sin cambiar de sistema.
Ver ventanas de madera-aluminioLas secciones son representaciones gráficas del sistema. Los planos de cada fachada se elaboran por proyecto.
Tres formas de resolver la esquina
SKYWALL ofrece tres soluciones de esquina, combinables con correderas a uno o a ambos lados del encuentro.

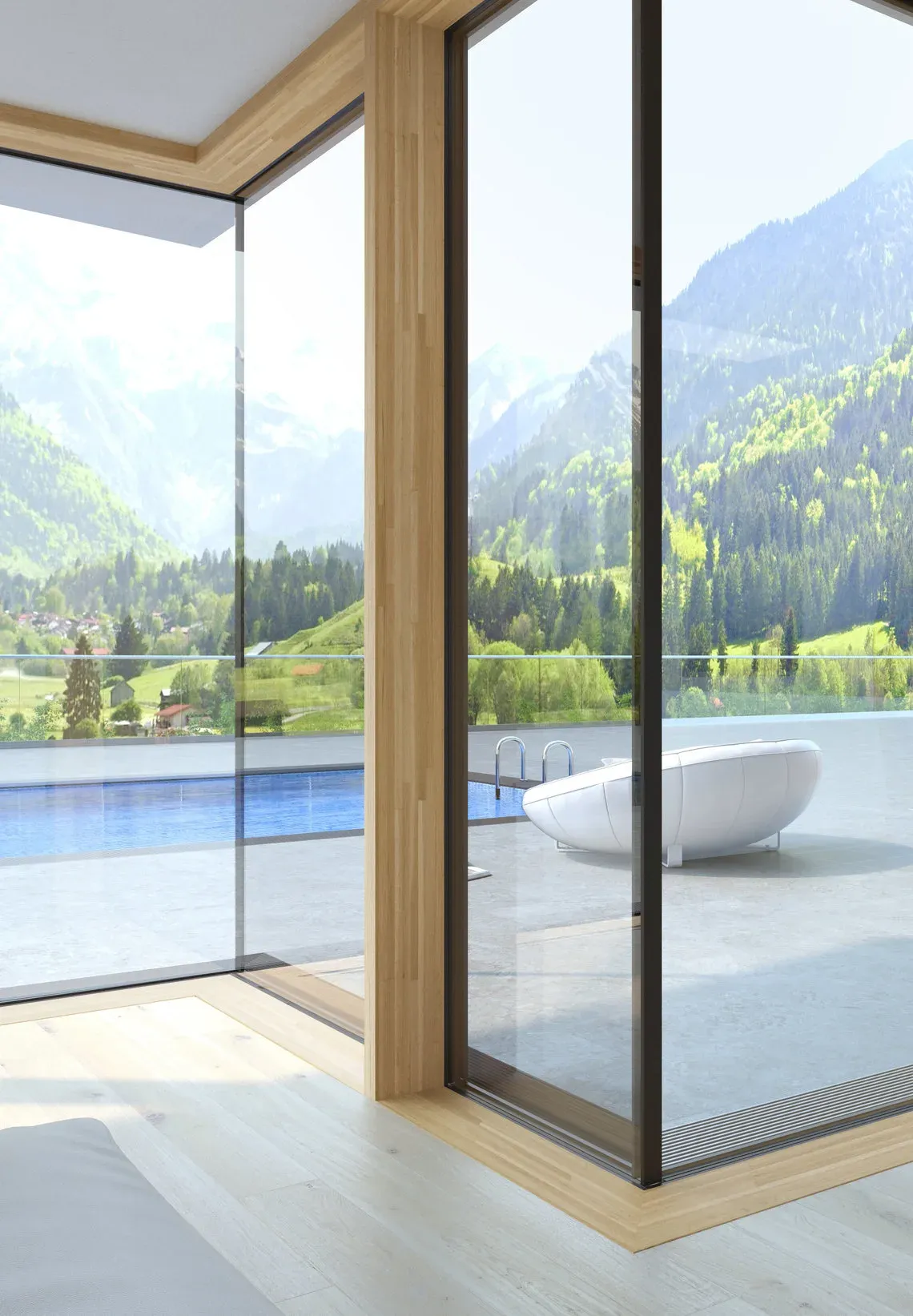

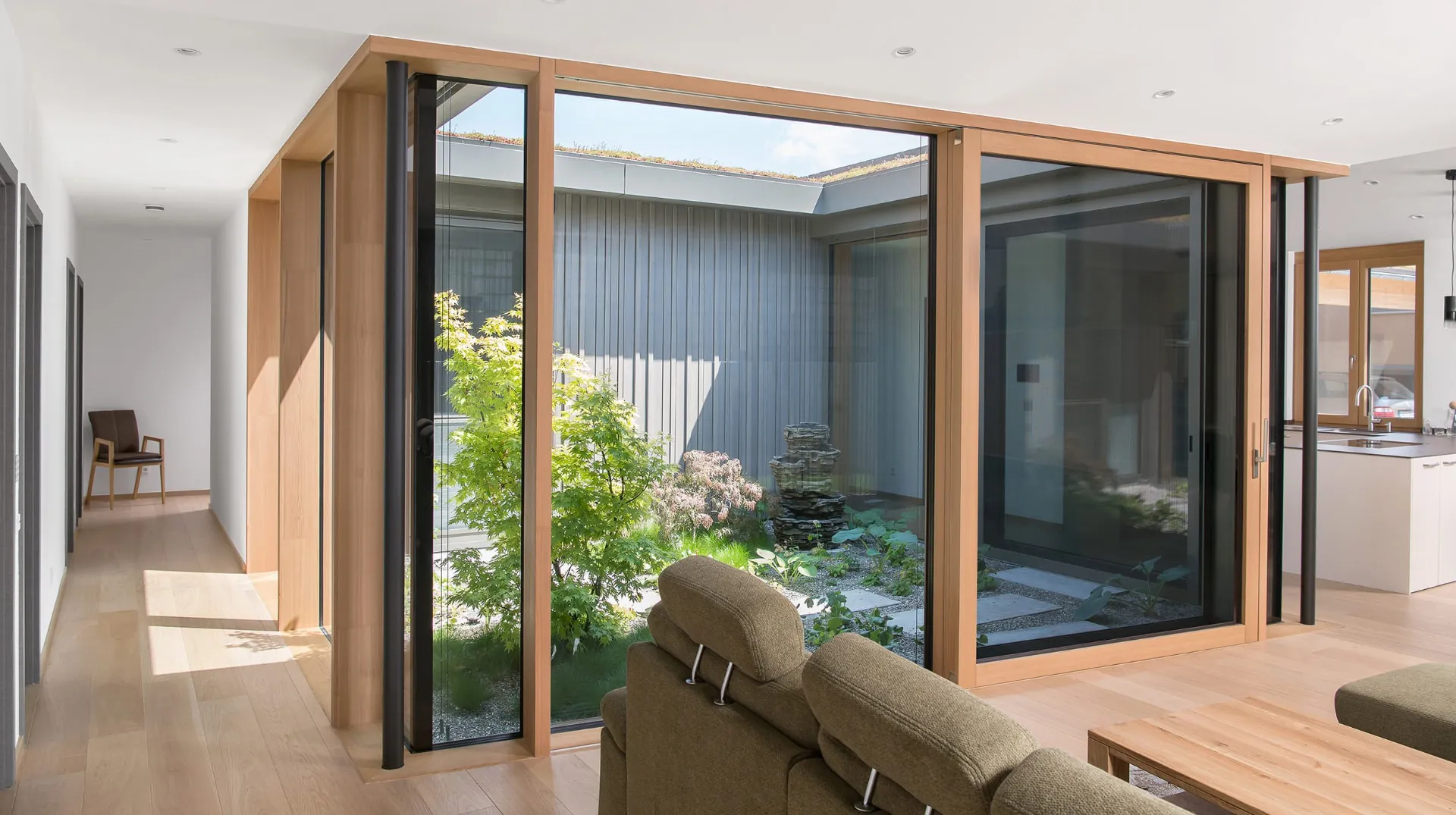

Esquina de vidrio
Los dos vidrios se encuentran sin poste. La esquina desaparece y la vista gira sin interrupción.
Esquina con poste estrecho
Un poste de sección estrecha en el encuentro de los dos paños.
Esquina poste con poste
Dos tramos de fachada que se unen en ángulo, cada uno con su propio poste.

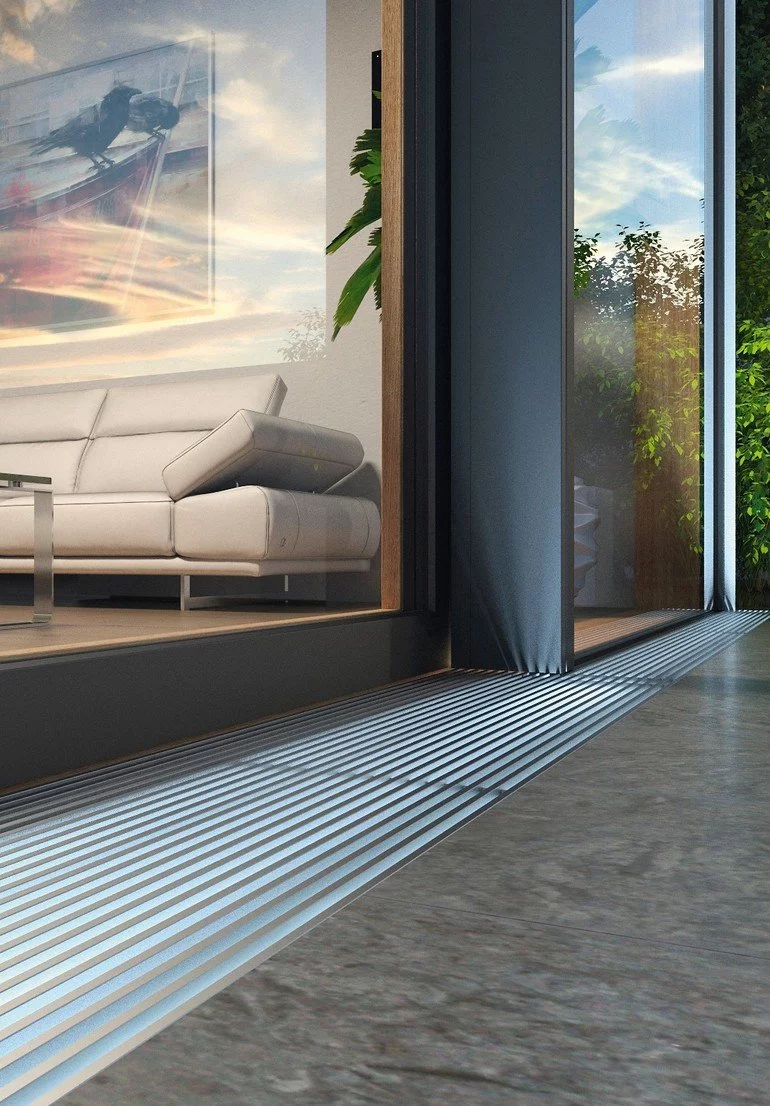

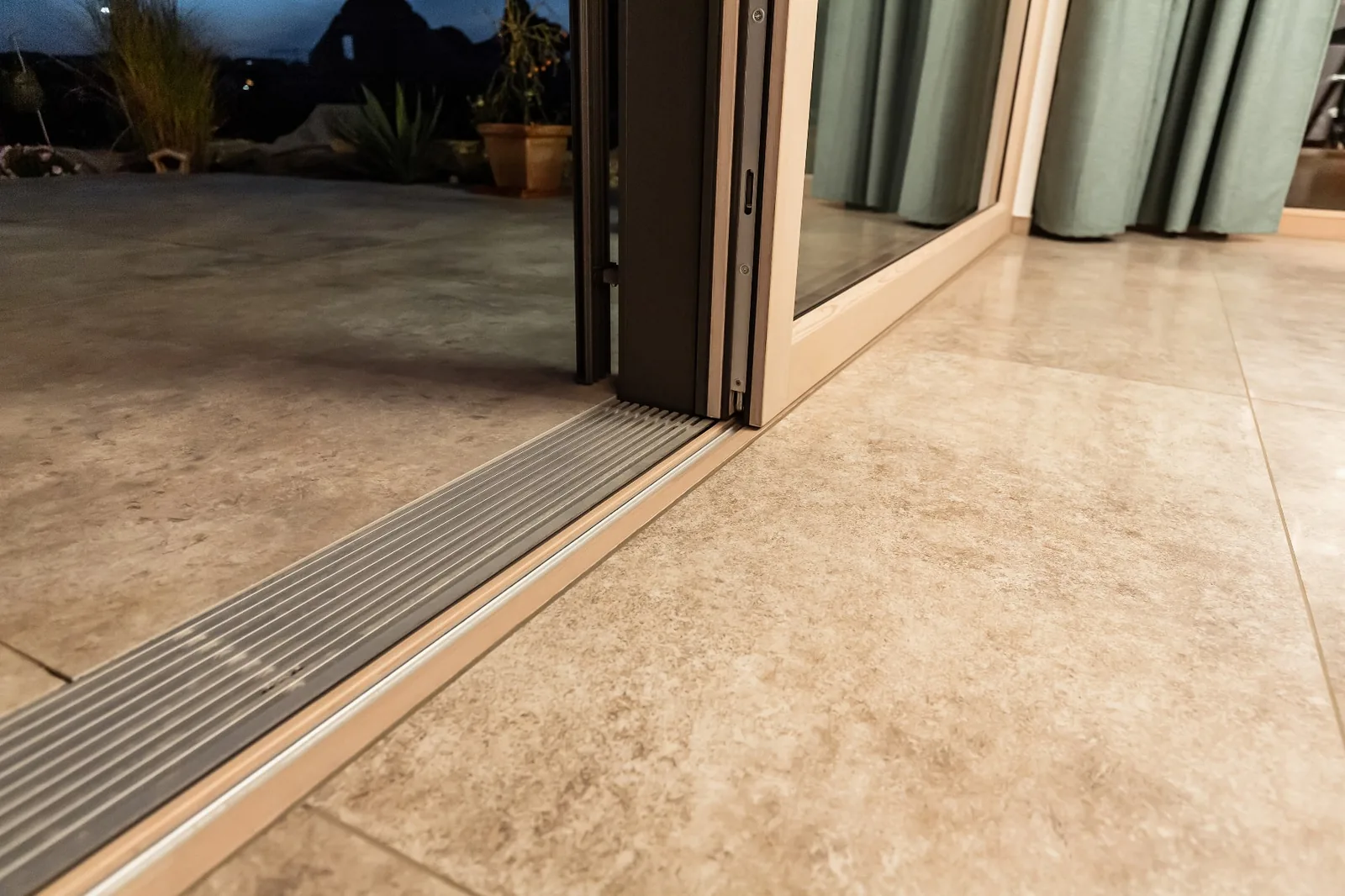

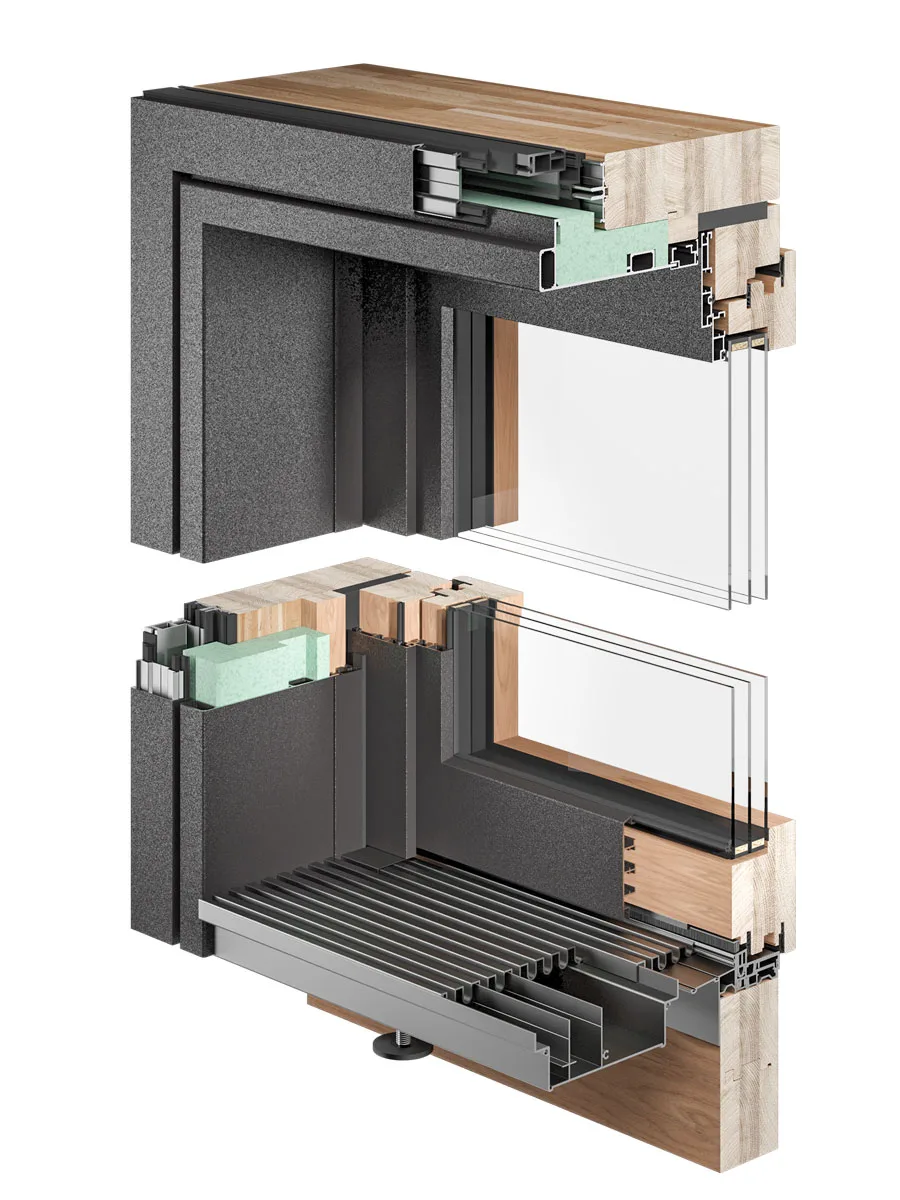

Umbral a cota cero y drenaje integrado
En las correderas, el umbral queda a 0 mm sin rampas ni escalón: el suelo interior y la terraza están a la misma cota. Sobre el paso, una rejilla de drenaje integrada recoge el agua.
Cada elemento desagua por su propio camino: las correderas, por el umbral; los paños fijos, por el sistema de juntas del travesaño, que lleva ranuras de drenaje fresadas; y las ventanas integradas, por su guía de lluvia.
Los dispositivos de drenaje que conectan con el elemento, las conexiones de obra y las fijaciones se planifican en el proyecto de la obra.

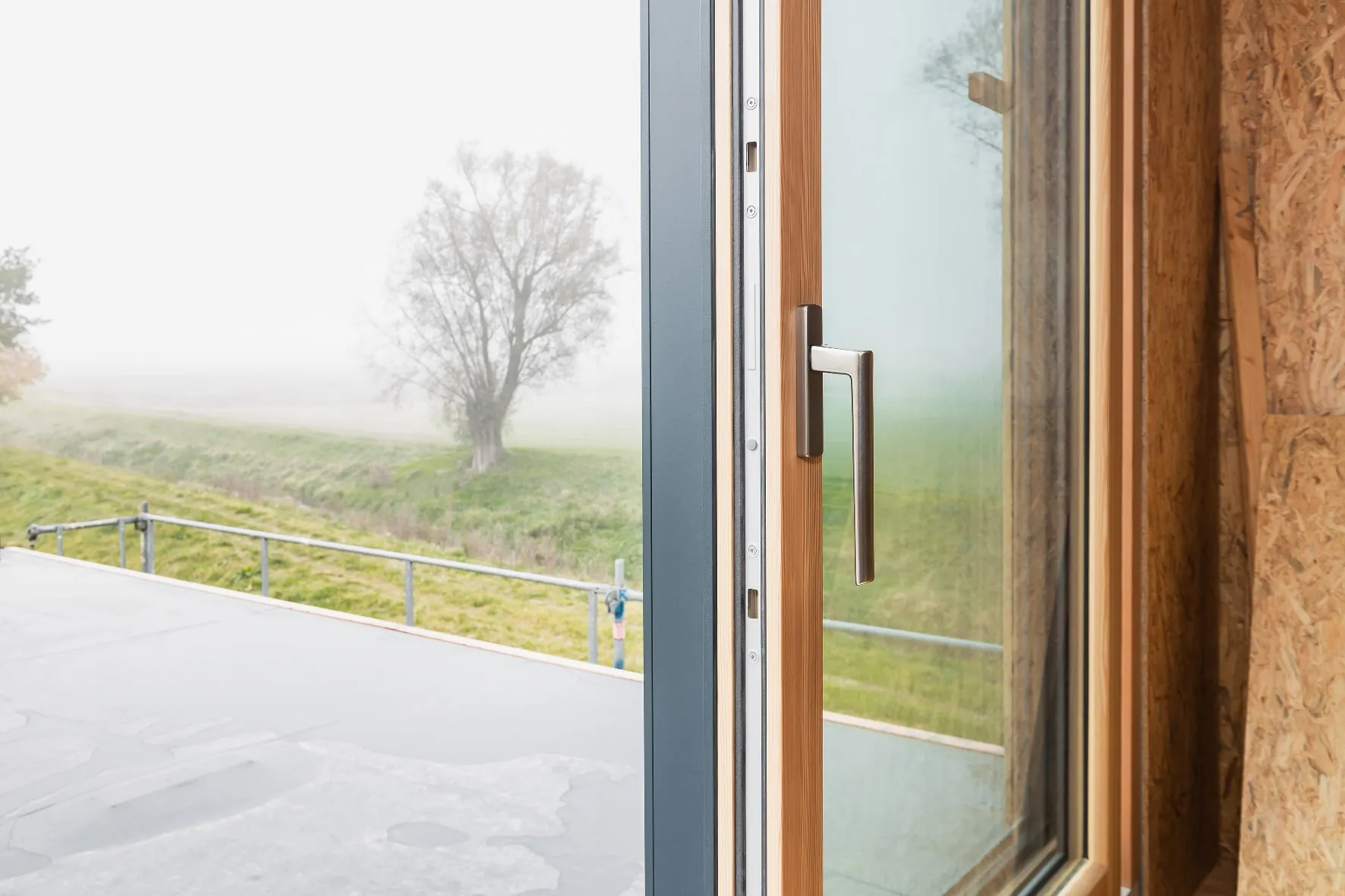

Herrajes, cierre y seguridad
En las correderas elevables
- Carro compacto HS400 con reparto pendular de la carga sobre ocho rodillos: hasta 400 kg por hoja.
- Carril guía superior y tope ocultos.

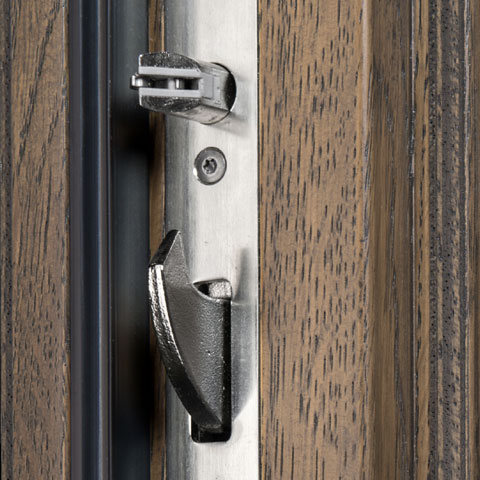

- Cierre de serie con cuatro bulones; opcional, con dos ganchos basculantes.
- Seguro anti-palanca integrado en la hoja corredera.
- SoftOpen y SoftClose opcionales.
- Manilla Siegenia en EV1, blanco o titanio, con concha exterior a juego con el aluminio.
En las ventanas y puertas integradas
- Herraje oscilobatiente oculto MACO VIMATIC 3D, hasta 100 kg por hoja rectangular.
- Manilla MACO en bronce, blanco, titanio o EV1.
- Dos niveles de junta perimetral más una junta entre la carcasa de aluminio y la madera.

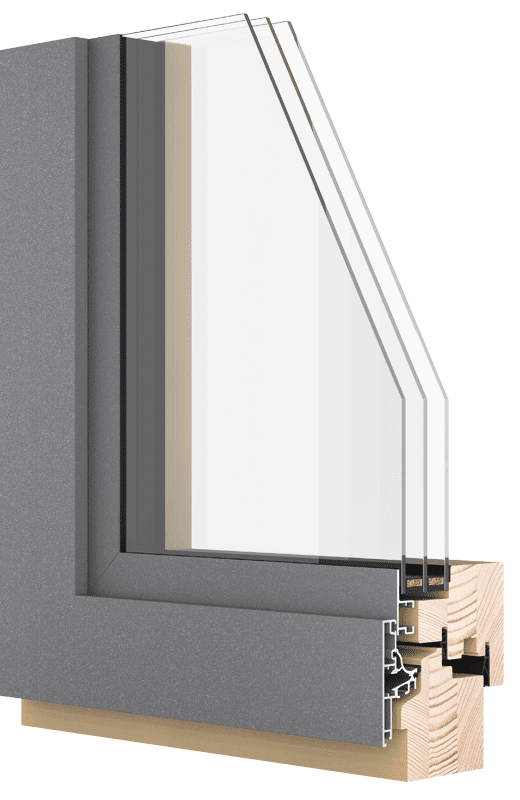

Qué ventanas se integran en la fachada

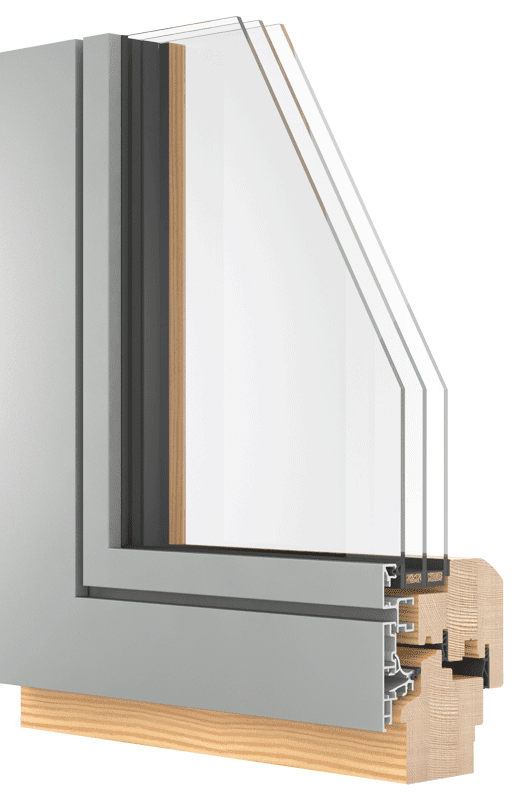

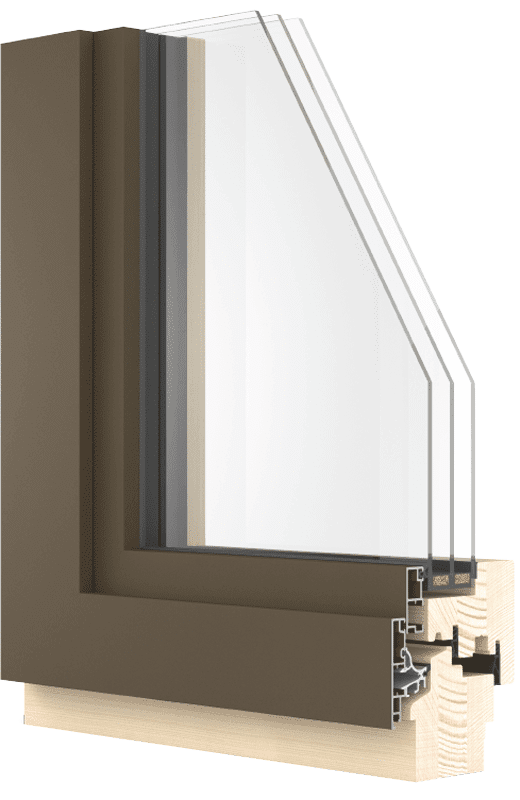

Las ventanas y puertas que se insertan entre los postes son de la gama madera-aluminio Premium, con perfil de sujeción para la construcción de postes y travesaños. Están disponibles cuatro modelos:
Integra 2.0 Color Premium y la línea Econ no se integran en SKYWALL. Los elementos que llegan al suelo pueden colocarse en el plano del vidrio o enrasados por dentro con el marco.

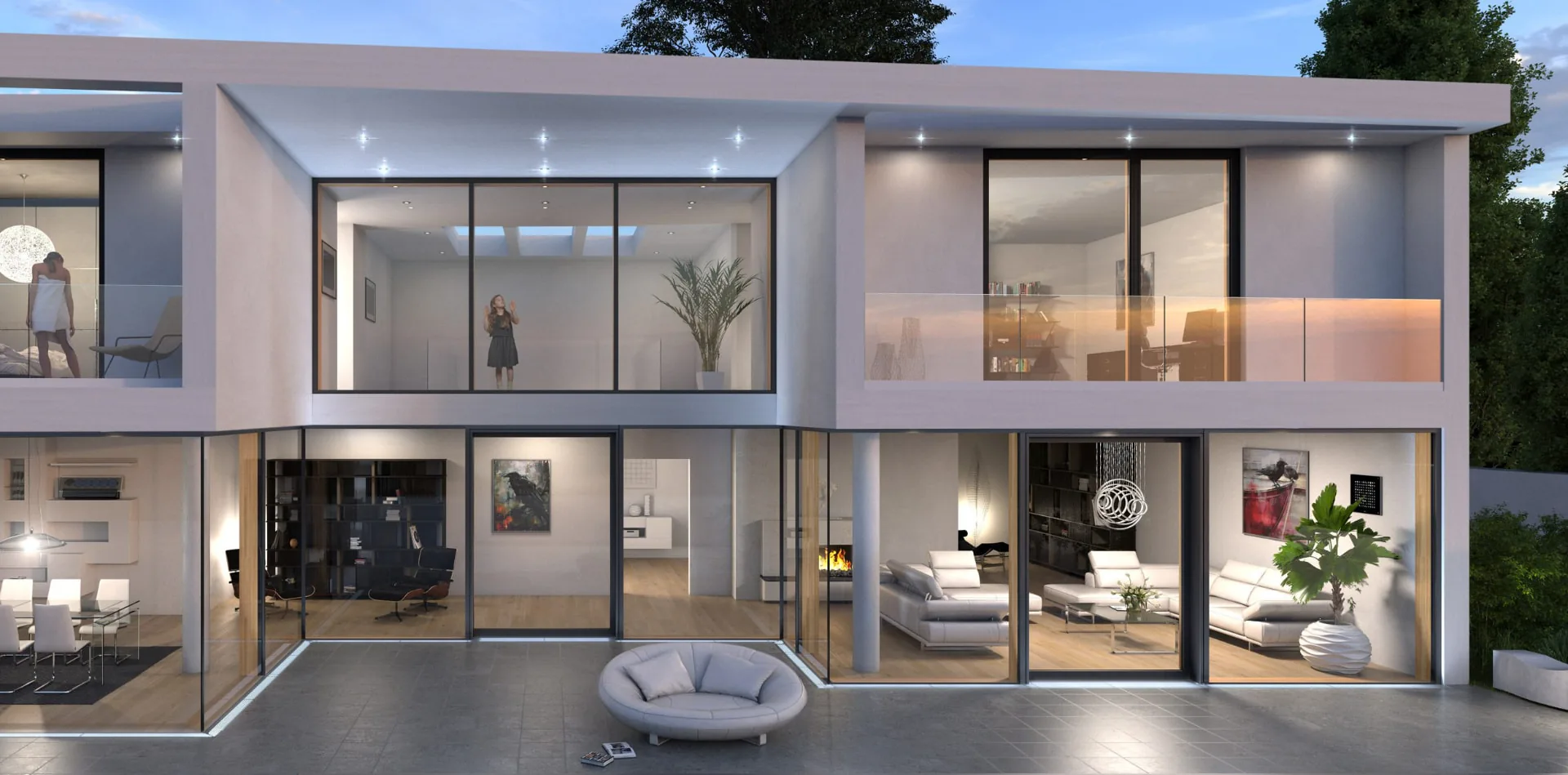

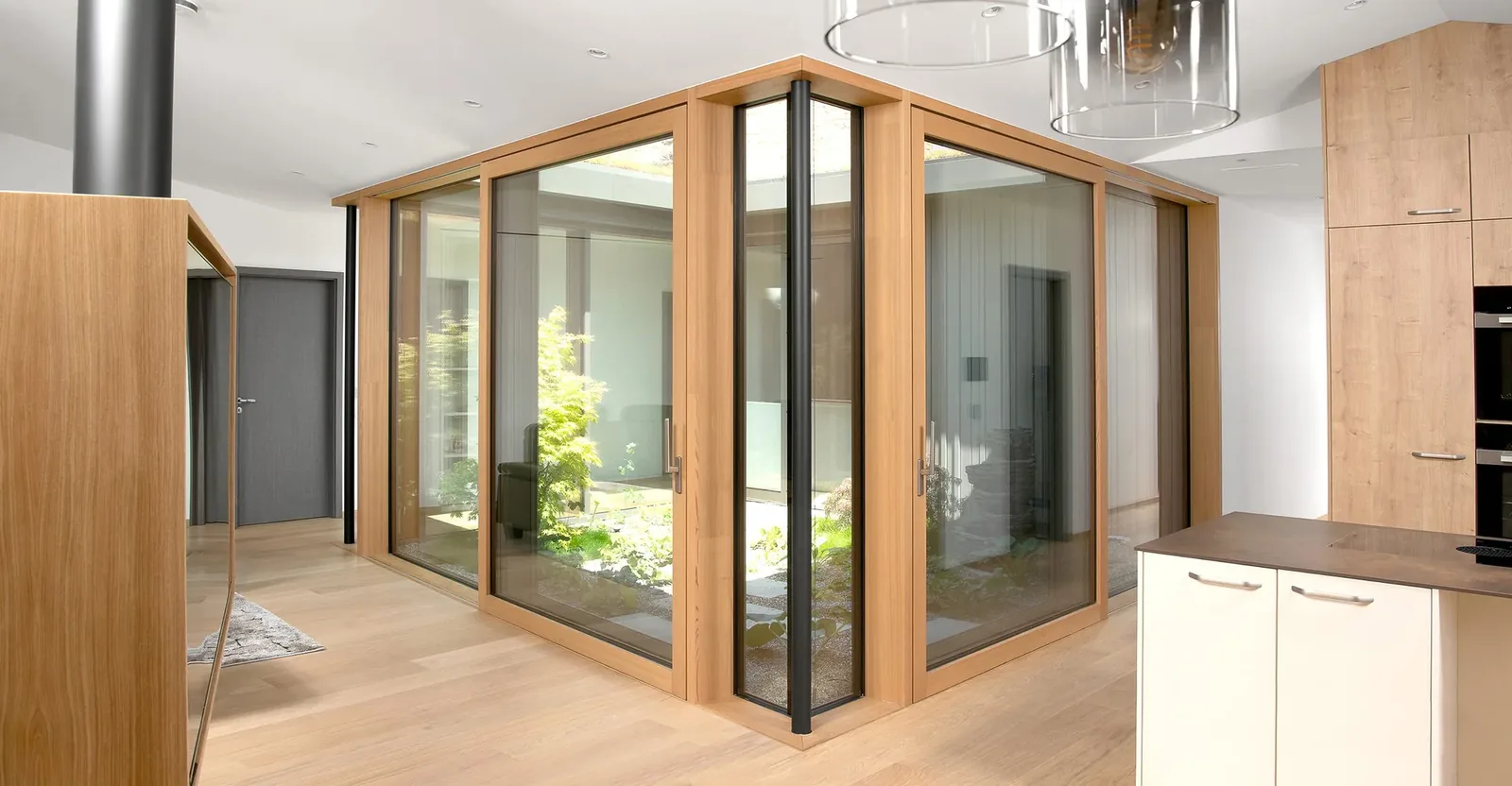

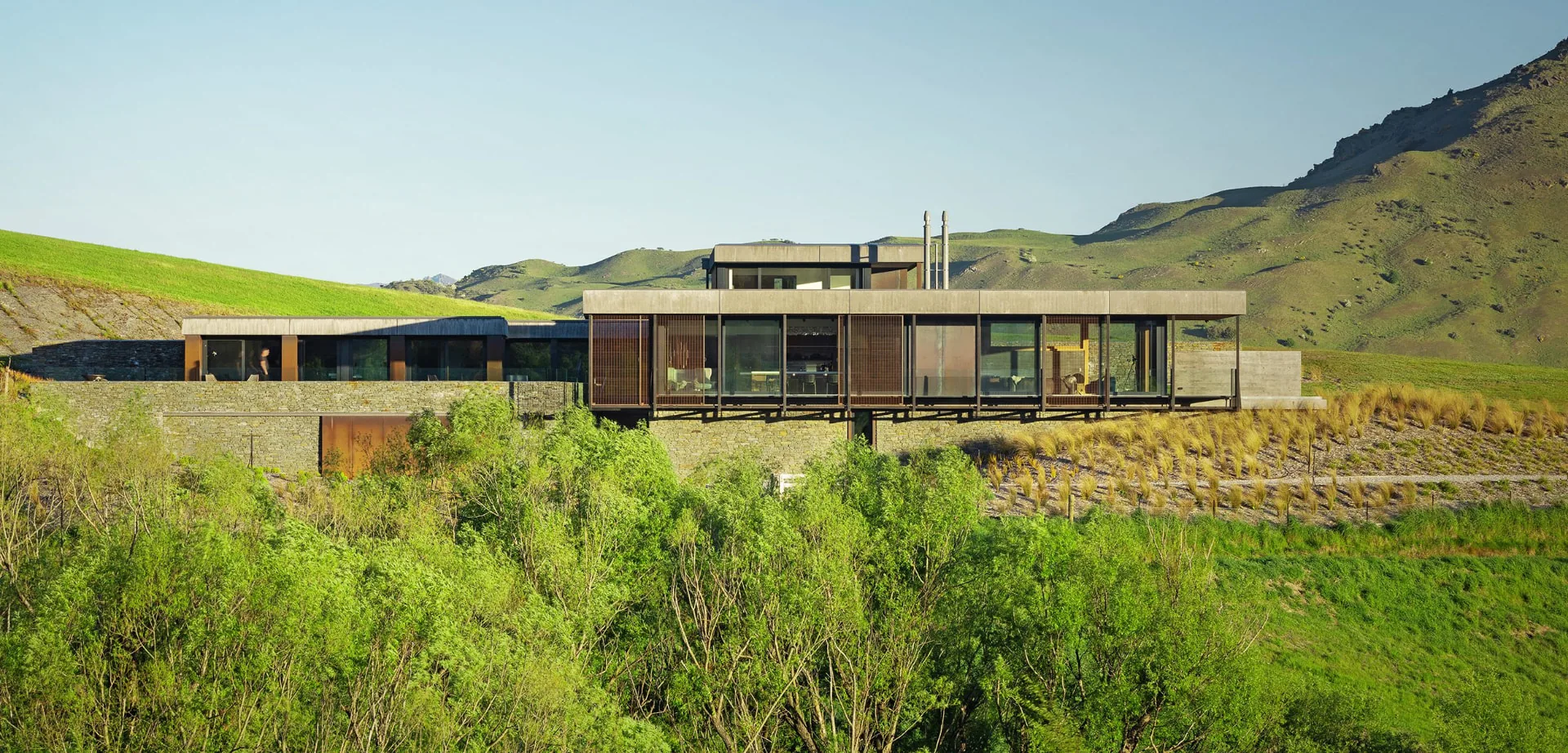

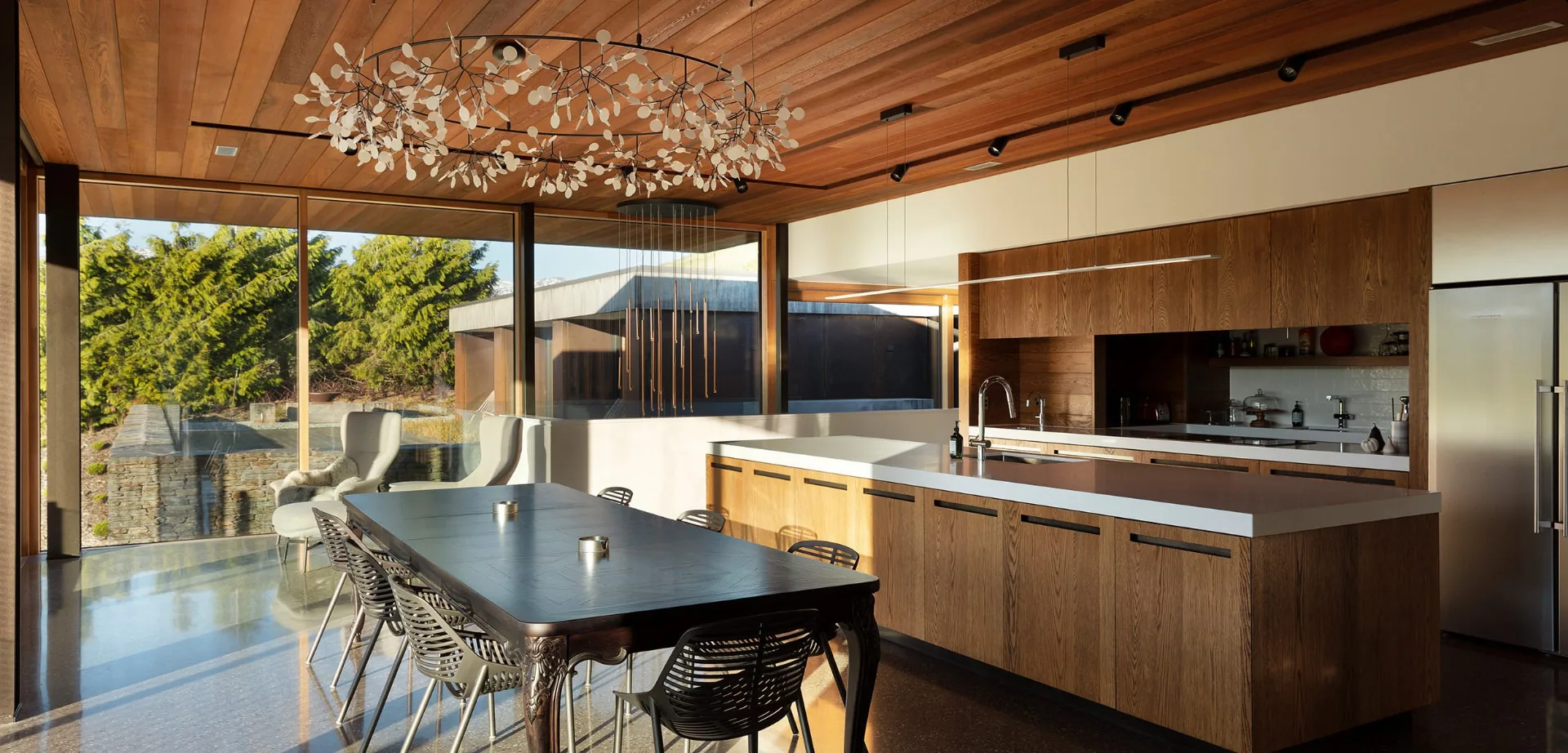

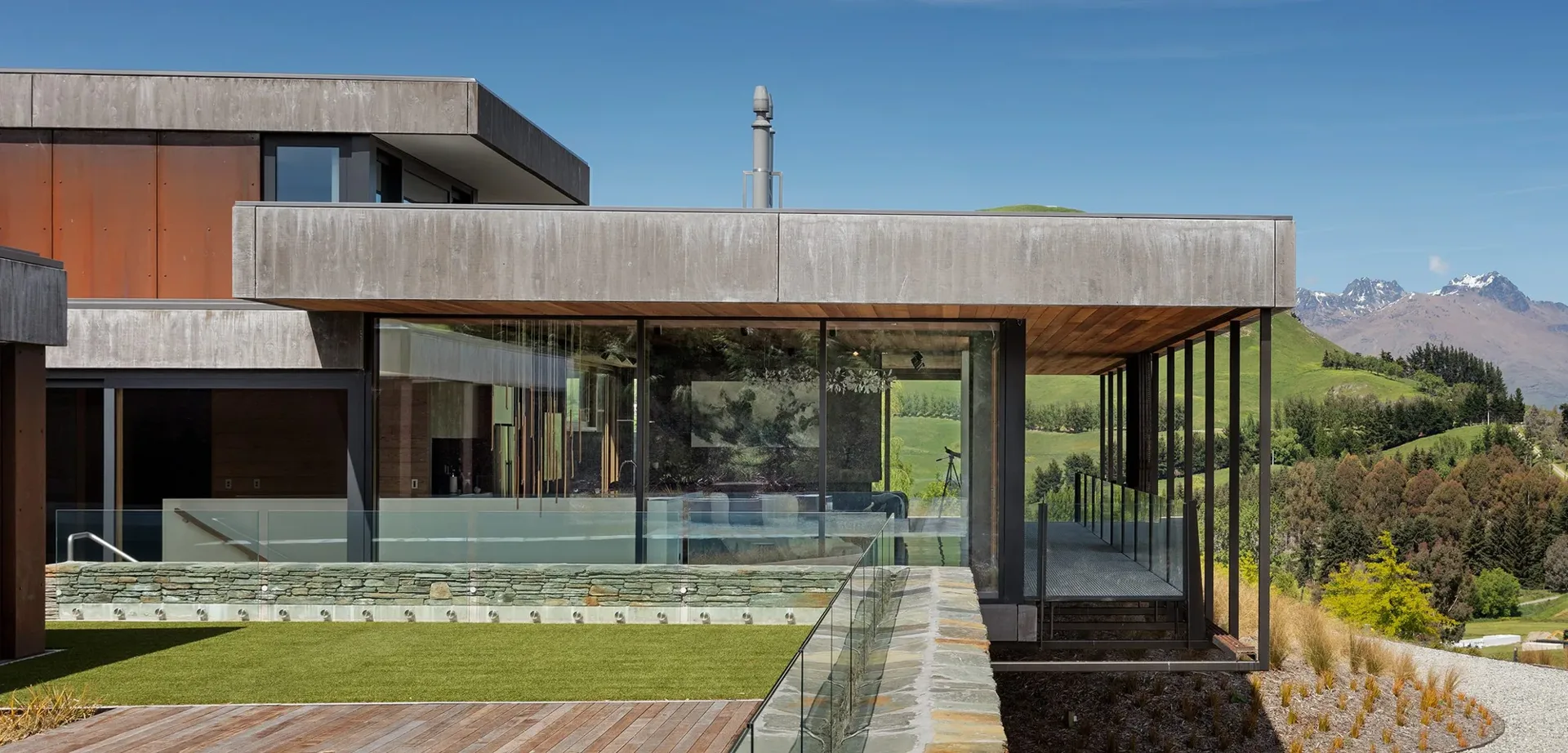

SKYWALL en obra
Preguntas frecuentes
¿Qué es SKYWALL?+
SKYWALL FTS 4.0 es el sistema de fachada acristalada de DÖPFNER: una construcción de postes y travesaños de madera laminada con carcasa exterior de aluminio, en la que se combinan correderas elevables, vidrios fijos, esquinas de vidrio y ventanas o puertas en un mismo paño de una planta.
¿En qué se diferencia de una corredera elevable HST?+
Las correderas HST cierran un hueco entre muros. SKYWALL cierra la fachada entera: usa la misma mecánica de corredera elevable, pero añade postes y travesaños, esquinas de vidrio y ventanas integradas.
¿Sirve para un edificio de varias plantas?+
SKYWALL está concebido para fachadas de una planta de altura. Si necesita acristalar varias alturas, revisamos la solución con el fabricante en fase de proyecto; para una piel de vidrio continua en altura se necesita un muro cortina, que no fabricamos.
¿Qué ventanas se pueden integrar?+
Cuatro modelos de madera-aluminio Premium: Slim 1, Slim 3, Contur 2 y Contur 3 Color, con herraje oculto MACO VIMATIC 3D de hasta 100 kg por hoja.
¿Es accesible?+
Sí. Las correderas tienen el umbral a 0 mm, sin rampas, con una rejilla de drenaje integrada en el paso.
¿Qué Uw tiene?+
El vidrio aislante de serie tiene un Ug de 0,6 W/(m²K). El Uw de la fachada depende de su despiece, del vidrio y de las medidas, y se calcula para cada proyecto.
¿Hablamos de su fachada?
Como distribuidor oficial de DÖPFNER en España, revisamos los planos con su estudio, proponemos el despiece de la fachada, le facilitamos las secciones y coordinamos la oferta, la fabricación y la entrega con su instalador.
