El aislamiento térmico de una ventana no lo decide un único número: lo deciden el marco, el vidrio, las juntas y el encuentro con la fachada. Los sistemas DÖPFNER llegan hasta Uw 0,74 W/(m²K) según configuración.
El indicador que hay que pedir siempre es el Uw de la ventana completa, no el Ug del vidrio: son números distintos y solo el primero describe el hueco terminado.
Marco, vidrio, juntas e instalación pesan juntos. Una ventana con mal ajuste pierde prestación aunque lleve triple vidrio, y ningún componente compensa el fallo de otro.
En aislamiento térmico, las ventanas de madera de 88 mm alcanzan hasta Uw 0,74 W/(m²K) y las de madera-aluminio Premium hasta 0,78, con abeto y vidrio Ug 0,5.
En clima mediterráneo el problema dominante es el verano: el control solar del vidrio y la protección exterior pesan tanto como el valor de Uw.
Cuatro factores explican casi todo el resultado. Se deciden juntos, hueco por hueco, y conviene pedirlos por escrito en la oferta para que dos presupuestos sean comparables.
Madera laminada de 3 capas en 68 y 78 mm · 4 capas en 88 mm, según DIN 68 360. A más profundidad, más espesor de vidrio admisible y mejor aislamiento: los 88 mm son la profundidad de referencia de los valores publicados, y 68 y 78 mm resuelven la mayoría de las sustituciones.
Los valores publicados corresponden a triple acristalamiento con Ug 0,5 W/(m²K) y espaciador SWISSPACER. En madera-aluminio, el vidrio de serie es Ug 0,6 W/(m²K) en 78 mm y Ug 1,1 W/(m²K) en 68 mm. El perímetro del vidrio es un puente térmico lineal y el espaciador de baja conductividad decide cuánto pesa.
Doble junta perimetral en toda la gama de madera y dos niveles de junta en madera-aluminio, con acristalamiento en seco y sin silicona en el asiento del vidrio. Cuantos más niveles independientes, menos depende la estanqueidad de un único punto que puede fallar con los años.
El Uw describe la ventana; el resultado del hueco depende además del sellado perimetral entre marco y muro y de la posición de la ventana dentro del espesor del cerramiento. Ese detalle se define en el proyecto y lo ejecuta el instalador o la dirección de obra, con las medidas del proyecto o las tomadas en obra.
Valores máximos alcanzables con vidrio Ug 0,5 W/(m²K) sobre la ventana de referencia. El valor definitivo se calcula por hueco, con sus medidas, su composición de vidrio y su tipo de apertura: se lo facilitamos ventana a ventana.
| Sistema | Abeto | Pino / alerce | Roble |
|---|---|---|---|
| Madera Classic / Stil 88 | 0,74 | 0,77 | 0,87 |
| Madera Protect 88 · hoja con carcasa de aluminio | 0,77 | — | — |
| Madera 68 y 78 | Se calcula hueco por hueco | — | — |
| Madera-Aluminio Premium 78 | 0,78 | 0,82 | 0,92 |
| Madera-Aluminio Premium 68 | 0,85 | — | — |
| Madera-Aluminio Integra 68 | 0,83 | — | — |
| Madera-Aluminio Econ 78 | 0,81 con ULTIMATE · 0,83 con ADVANCE | — | — |
| TWINDOW 92 · Madera-Madera | 0,72 | 0,74 | 0,81 |
| TWINDOW 92 · Madera-Aluminio | 0,79 | 0,82 | 0,89 |
| Correderas elevables HST y SKYWALL · Madera y Madera-Aluminio | Según configuración | Según configuración | Según configuración |
Valores declarados según DIN EN 14351-1 sobre ventana de referencia de 1.230 × 1.480 mm, madera de abeto y vidrio Ug 0,5 W/(m²K). Con otras maderas: en la gama de madera de 88 mm, pino y alerce hasta 0,77 y roble hasta 0,87 W/(m²K); en madera-aluminio Premium de 78 mm, pino y alerce hasta 0,82 y roble hasta 0,92; Premium en 68 mm hasta 0,85. TWINDOW en versión madera-aluminio, hasta 0,79 W/(m²K) en abeto. Ensayo ift Rosenheim del sistema Madera 88 (informe 13-003321-PR01): Uw medido de 0,80 W/(m²K) con vidrio 4/18/4/18/4 y de 0,95 W/(m²K) con vidrio 4/14/4/14/4.
Deslice →

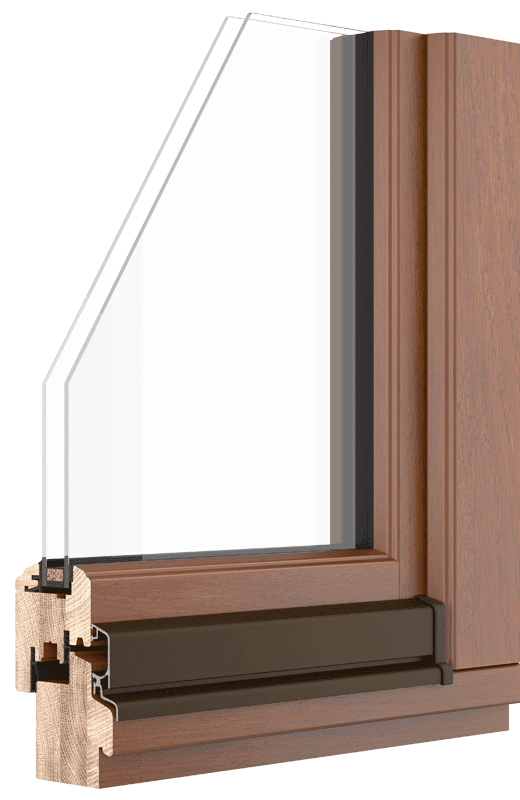

Classic, Stil 2, Stil 2 Upgrade y Protect en 68 · 78 · 88 mm, con madera vista por dentro y por fuera.
Ver los sistemas
Núcleo de madera al interior y carcasa de aluminio al exterior, para fachadas expuestas y mantenimiento exterior reducido.
Ver los sistemas
Núcleo de madera de 68 mm y carcasa exterior sustituible: el valor más bajo de la gama en versión madera-madera.
Ver TWINDOW

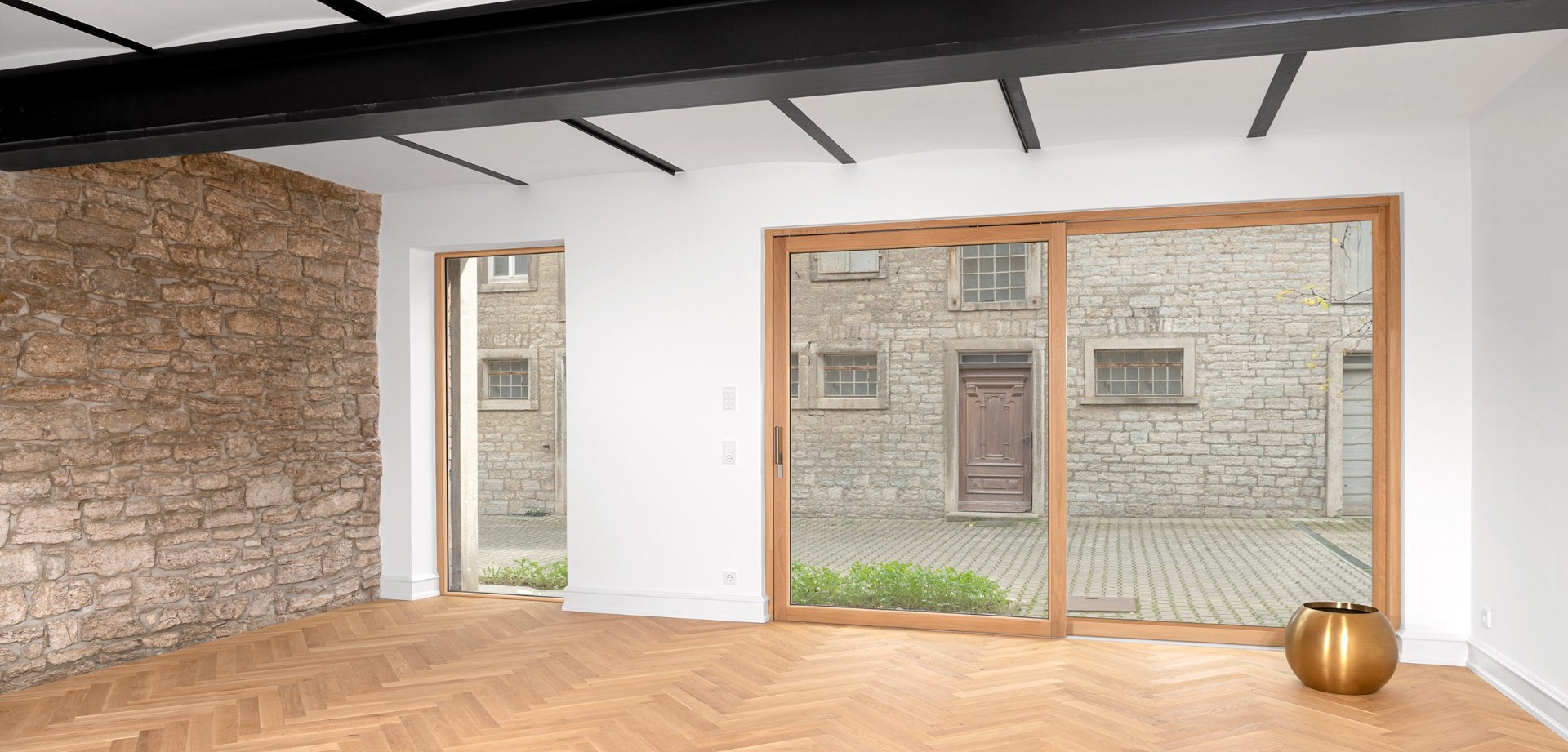

Para grandes huecos a terraza o jardín, con hojas de hasta 400 kg; el Uw se calcula para cada configuración.
Ver correderas elevables
En la costa el problema principal no es el invierno, sino el verano: el calor que entra por el hueco durante las horas de sol determina buena parte del consumo de refrigeración y del confort en las estancias orientadas al sur y al oeste.
Una capa de control solar limita la ganancia de calor en verano a cambio de reducir el aporte gratuito de invierno. El factor solar se elige hueco por hueco, según la orientación y la sombra ya existente.
Ninguna composición de vidrio sustituye a una sombra colocada por delante del hueco: persiana, lama orientable, toldo o vuelo de forjado detienen la radiación antes de que alcance el acristalamiento.
La diferencia entre la temperatura diurna y la nocturna permite descargar por la noche el calor acumulado durante el día. Para eso hacen falta huecos practicables bien repartidos y seguros con la ventana abierta.
Una ventana eficiente en clima cálido se especifica por orientación, no con una sola composición de vidrio para toda la vivienda. Es la decisión que más cambia la sensación de confort en verano.
Referencia DÖPFNERCasi siempre se deciden a la vez. El marco, las juntas y el herraje sirven a los dos objetivos; el vidrio, no: el aislamiento acústico premia la asimetría de espesores y el laminado, y el térmico, la cámara y la capa bajo emisiva.
Las gamas de madera alcanzan hasta 45 dB y las de madera-aluminio hasta 44 dB, siempre según la composición de vidrio ensayada. Cuando el ruido es el motivo principal del cambio, la composición del vidrio se define antes que el color.
El mínimo exigible depende de la zona climática del municipio y del alcance de la intervención, y lo determina el proyecto técnico caso por caso. Los sistemas de la gama llegan hasta Uw 0,74 W/(m²K) según configuración.
Rara vez. Si el marco y las juntas siguen siendo los de la carpintería antigua, el vidrio nuevo mejora una parte del hueco y deja sin resolver la hermeticidad y el encuentro con el muro, donde suele estar la pérdida.
No por el número de lunas. Pesan más la capa bajo emisiva, el gas de la cámara y el espaciador del borde. El triple con Ug 0,5 W/(m²K) es la composición de referencia de los valores publicados.
Tiene sentido cuando se busca confort todo el año. En la costa, además, conviene decidir el factor solar del vidrio por orientación: la composición se define hueco por hueco, no para toda la vivienda.
Un cajón antiguo sin aislar puede limitar el resultado del hueco por bien resuelta que esté la ventana. Conviene revisarlo junto con la ventana, no por separado, y definir su tratamiento en el mismo presupuesto.
Determinadas configuraciones alcanzan valores compatibles con proyectos Passivhaus: hasta Uw 0,74 W/(m²K) en madera de 88 mm con abeto y vidrio Ug 0,5. La certificación de componente se consulta por proyecto.
Con las medidas del proyecto o las tomadas en obra, la orientación de cada fachada y la composición de vidrio prevista, calculamos el Uw de cada ventana y le enviamos la documentación técnica del sistema.
Como distribuidor oficial de DÖPFNER y TWINDOW en España, le ayudamos a elegir el sistema, la profundidad y el vidrio de cada hueco, y coordinamos la fabricación y la entrega con su estudio o su instalador.
