En una casa pasiva el hueco concentra buena parte del balance energético. Los sistemas DÖPFNER alcanzan hasta Uw 0.74 W/(m²K) en madera y TWINDOW hasta 0.72, con abeto y vidrio Ug 0,5, según configuración.
El estándar evalúa el edificio completo. Ningún producto lo garantiza por sí solo: la ventana entra en el cálculo junto al aislamiento, la ventilación y los puentes térmicos.
El valor que cuenta es el Uw del conjunto instalado —marco, hoja, vidrio y canto del vidrio—, no el Ug del acristalamiento. El umbral aplicable lo fija el certificado del proyecto.
En la gama, hasta Uw 0.74 W/(m²K) en madera de 88 mm, hasta 0.78 en madera-aluminio Premium de 78 mm y hasta 0.72 en TWINDOW madera-madera, con abeto y vidrio Ug 0,5.
La hermeticidad y la posición del hueco en el plano de aislamiento pesan tanto como el marco: un buen sistema mal resuelto en obra no da el valor calculado.
Passivhaus no es una etiqueta que se aplique a una ventana: el estándar evalúa el edificio completo mediante un balance energético —calefacción, refrigeración, hermeticidad al aire y ausencia de sobrecalentamiento—.
El Passivhaus Institut certifica componentes de forma voluntaria y por clase climática: los requisitos no son los mismos en toda Europa. Una ventana puede ser apta para un proyecto en la costa mediterránea sin llevar el sello de otra clase climática.
De ahí la fórmula que empleamos en toda la web: una ventana es apta para proyectos Passivhaus según configuración. El valor depende de la madera, del vidrio, del espaciador, de las dimensiones del hueco y del tipo de apertura.
Cuatro condiciones que se comprueban juntas: cumplir tres y descuidar la cuarta deja el resultado por debajo de lo previsto en el cálculo.
El criterio no se aplica al vidrio ni al marco por separado, sino al conjunto de marco, hoja, acristalamiento y canto del vidrio, con la ventana ya montada. Es el único valor comparable entre ofertas; el umbral exigible lo fija el certificado del proyecto.

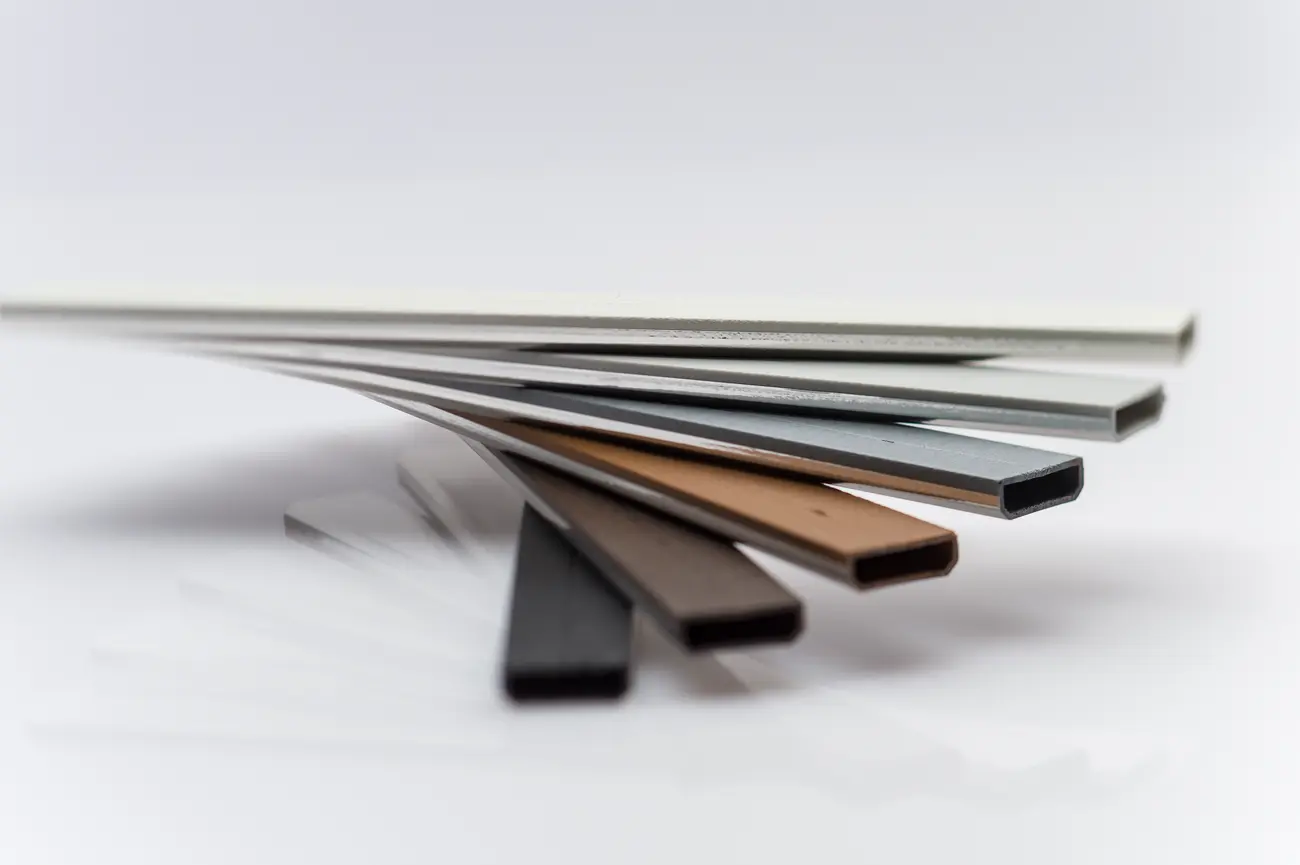

El perímetro del vidrio es un puente térmico lineal. Un espaciador de baja conductividad —SWISSPACER ULTIMATE en los sistemas de madera y en la línea Premium— reduce esa pérdida de borde.
Los valores publicados corresponden a triple acristalamiento con Ug 0,5 W/(m²K). En madera-aluminio, el vidrio de serie es Ug 0,6 en 78 mm y Ug 1,1 en 68 mm: la composición se especifica por hueco y por orientación.
La ventana se sitúa en continuidad con la capa de aislamiento del cerramiento y su encuentro se sella de forma estanca al aire. La hermeticidad del edificio se verifica con un ensayo blower door, con el valor que fije el certificado del proyecto.
Valores máximos alcanzables con vidrio Ug 0,5 W/(m²K), sobre la ventana de referencia del fabricante. El valor definitivo depende de la configuración y de las dimensiones del hueco, y se calcula ventana a ventana.
| Sistema | Abeto | Pino / alerce | Roble |
|---|---|---|---|
| Madera Classic / Stil 88 | 0,74 | 0,77 | 0,87 |

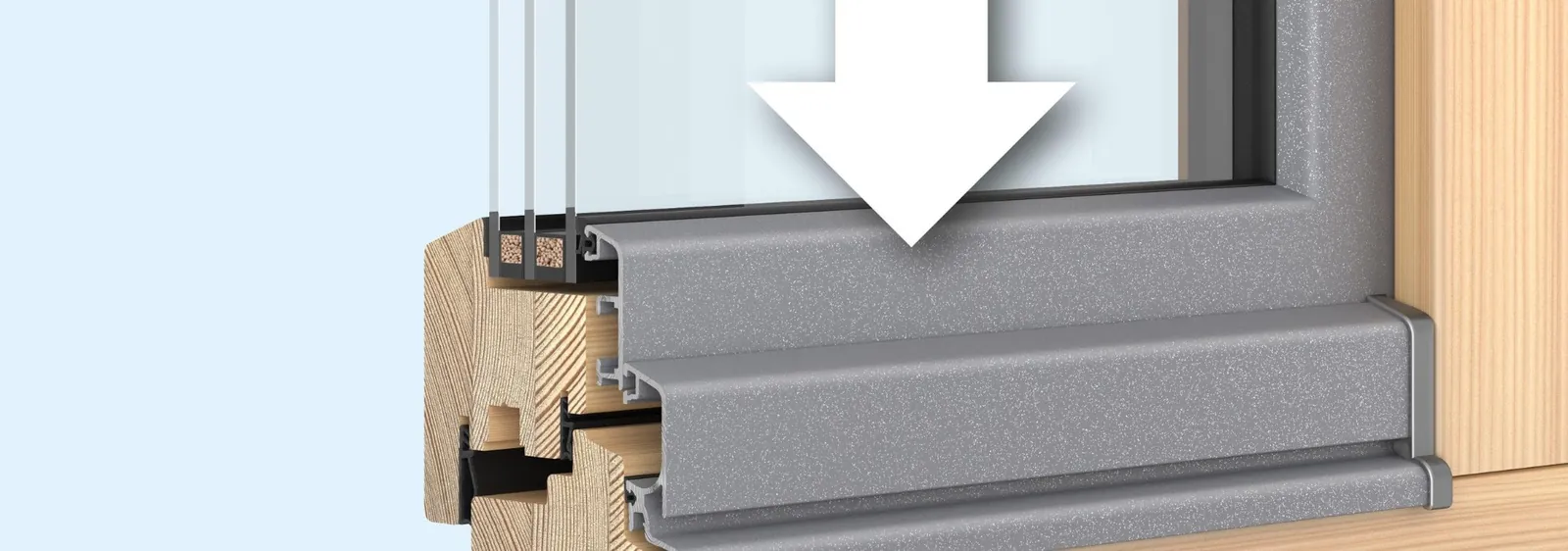

| Madera Protect 88 · hoja con carcasa de aluminio | 0,77 | — | — |
| Madera 68 y 78 | Se calcula hueco por hueco | — | — |
| Madera-Aluminio Premium 78 | 0,78 | 0,82 | 0,92 |
| Madera-Aluminio Premium 68 | 0,85 | — | — |
| Madera-Aluminio Integra 68 | 0,83 | — | — |
| Madera-Aluminio Econ 78 | 0,81 con ULTIMATE · 0,83 con ADVANCE | — | — |
| TWINDOW 92 · Madera-Madera | 0,72 | 0,74 | 0,81 |
| TWINDOW 92 · Madera-Aluminio | 0,79 | 0,82 | 0,89 |
| Correderas elevables HST y SKYWALL · Madera y Madera-Aluminio | Según configuración | Según configuración | Según configuración |
Valores de la tabla oficial del fabricante según DIN EN 14351-1, referidos a una ventana de referencia de 1.230 × 1.480 mm. Con otras maderas: en la gama de madera de 88 mm, pino y alerce hasta 0,77 y roble hasta 0,87 W/(m²K); en madera-aluminio Premium de 78 mm, pino y alerce hasta 0,82 y roble hasta 0,92; Premium en 68 mm hasta 0,85. TWINDOW en versión madera-aluminio, hasta 0.79 W/(m²K) en abeto. Todos los valores se indican “hasta” y dependen de la configuración.
Deslice →

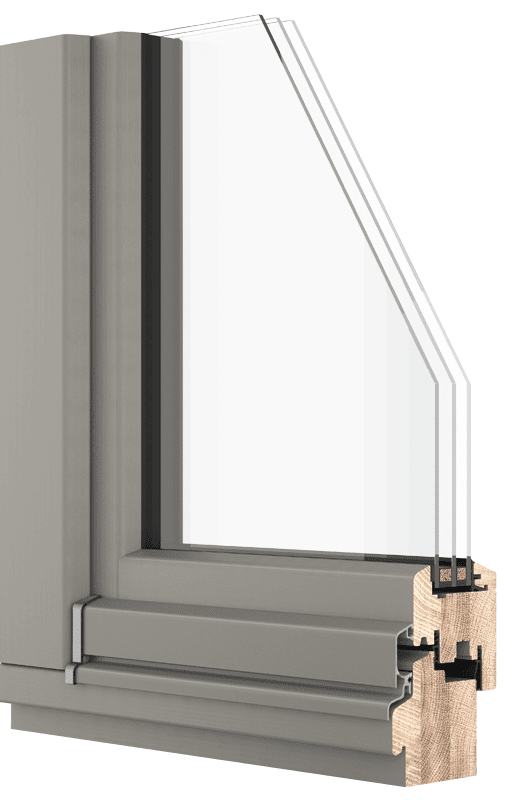

Classic, Protect, Stil 2 y Stil 2 Upgrade a 88 mm, con madera laminada de cuatro capas vista por dentro y por fuera.
Ver los sistemas

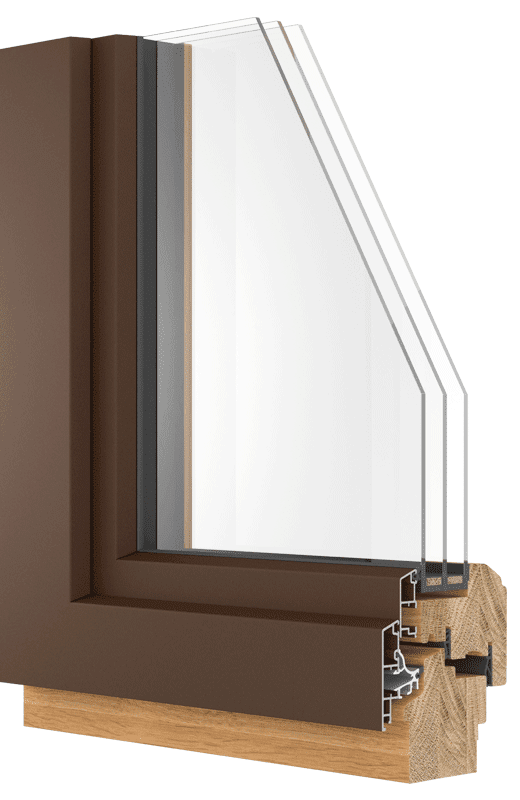

Premium, Integra y Econ en 68 y 78 mm: madera al interior y carcasa de aluminio al exterior.
Ver los sistemas

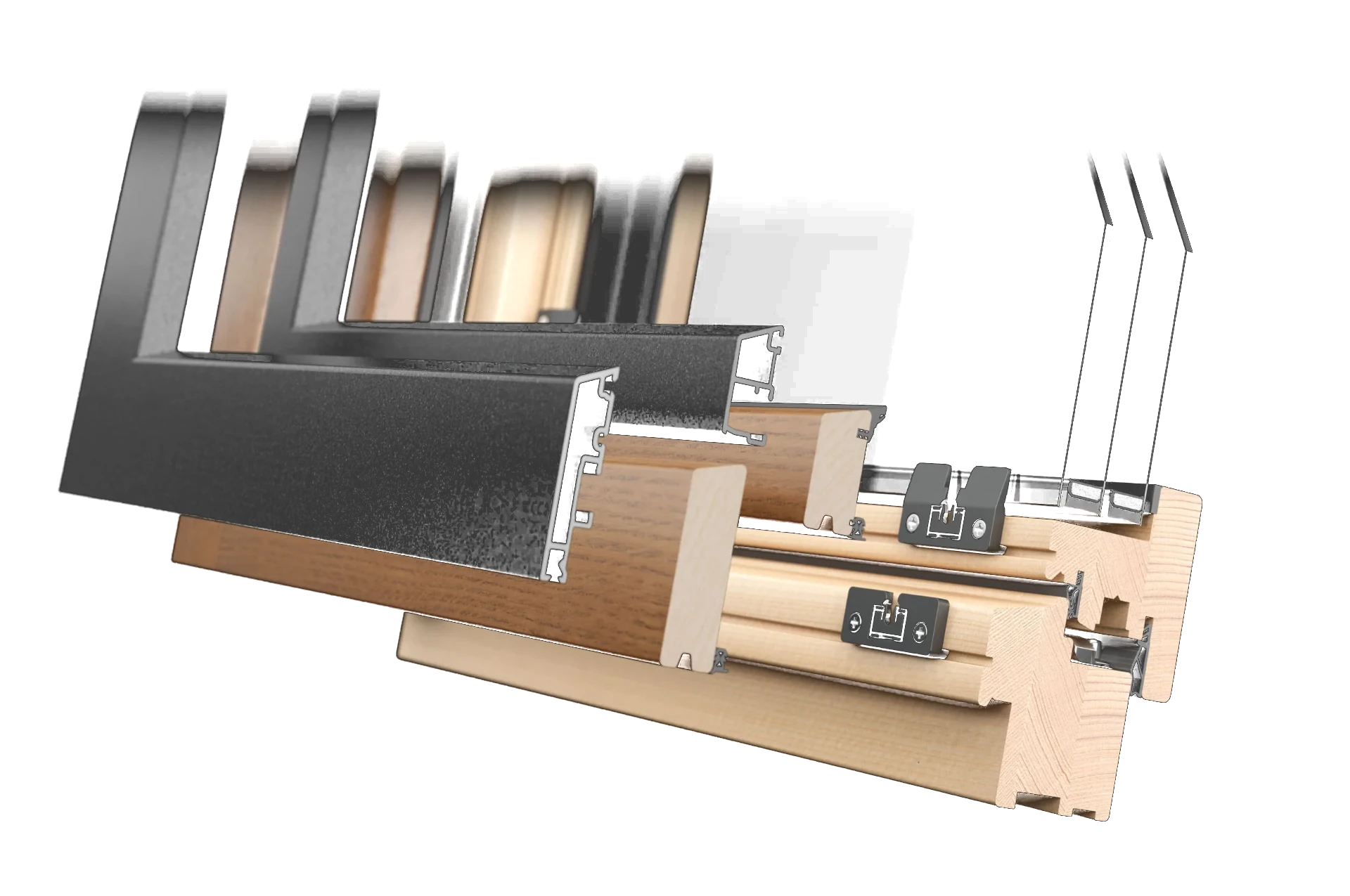

Núcleo de madera de 68 mm y carcasa exterior sustituible: el valor más bajo de la gama en madera-madera.

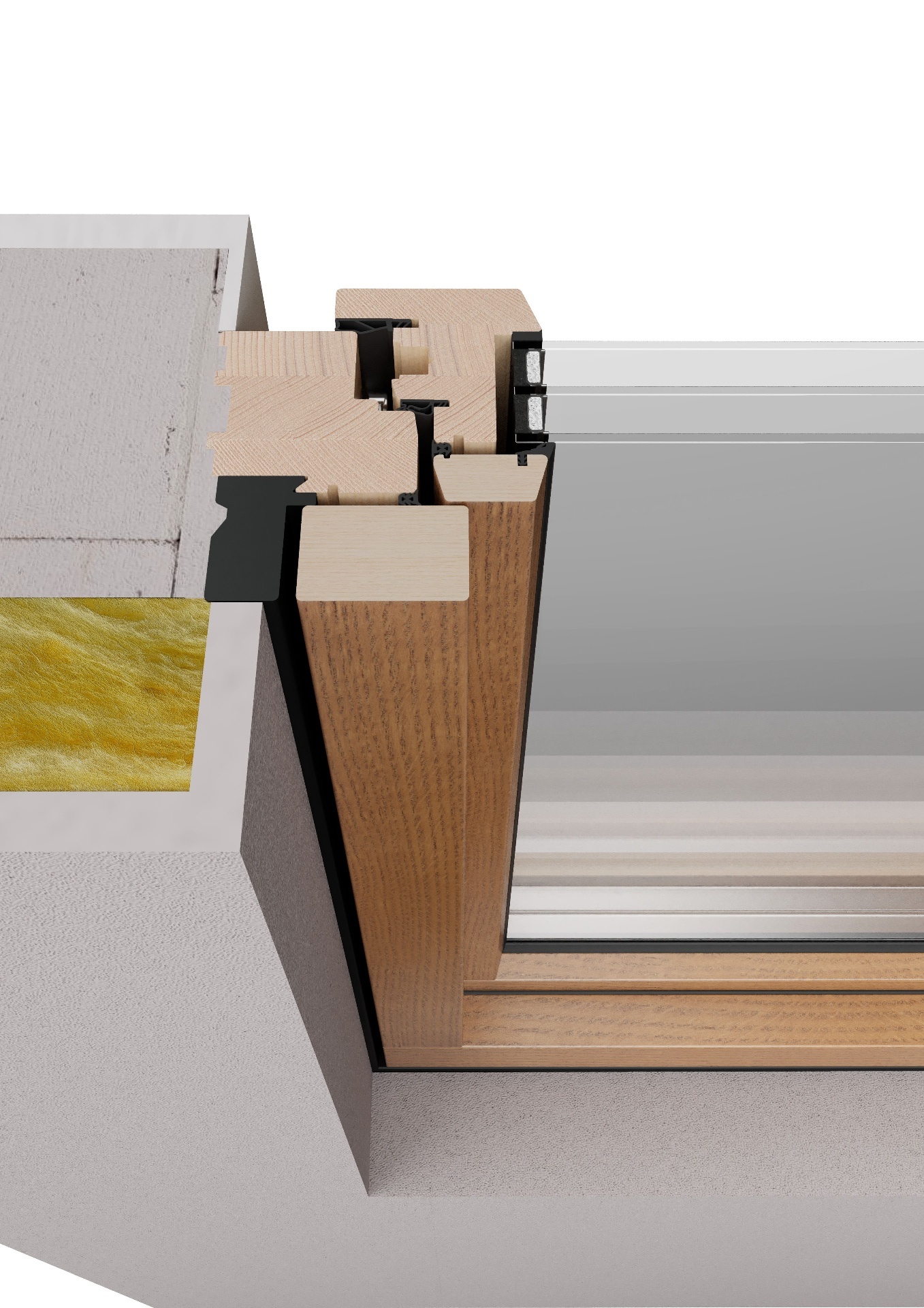

Ver TWINDOWEn un edificio Passivhaus la puesta en obra forma parte del cálculo: la capa hermética debe ser continua desde el cerramiento hasta el marco, sin interrupciones.
El encuentro se resuelve con sellado interior estanco al vapor y sellado exterior permeable, de modo que la humedad que llegue a la junta pueda evaporar hacia el exterior.
Continuidad de la capa hermética entre el cerramiento y el marco, también en las esquinas.
Premarco o soporte de montaje aislado, para no interrumpir el aislamiento de la fachada.
Posición del hueco definida en sección, dentro del plano de aislamiento.
Fijaciones y apoyos dimensionados según el peso del acristalamiento, sobre todo en triple vidrio.
El detalle depende del espesor del muro, de la posición del aislamiento y del acabado previsto: lo define el proyectista y lo ejecuta el instalador o la dirección de obra. Facilitamos por proyecto la sección acotada del sistema elegido.
Fichas, secciones acotadas y certificados de ensayoEl umbral aplicable depende de la clase climática y lo fija el certificado del proyecto; el cálculo del edificio es el que decide. En la gama, hasta Uw 0.74 W/(m²K) en madera de 88 mm y hasta 0.72 en TWINDOW madera-madera.
Los sistemas son aptos para proyectos Passivhaus según configuración. La existencia de un certificado de componente para un sistema concreto se consulta por proyecto: no se atribuye de forma general a toda la gama.
Los mismos sistemas se emplean en rehabilitación. Los requisitos aplicables y el valor de Uw a justificar los fija el certificador del proyecto, y el cálculo por hueco se facilita igual que en obra nueva.
El abeto da los valores más bajos de la gama y es la madera de referencia de las cifras publicadas. Pino y alerce quedan algo por encima y el roble, más. La elección combina prestación, estabilidad y acabado.
Sí. Con el cuadro de huecos, las dimensiones, la composición de vidrio prevista y el tipo de apertura calculamos el Uw de cada ventana y le enviamos el resultado para la documentación del proyecto.
Con la memoria, el cuadro de huecos y la sección constructiva proponemos sistema, profundidad y composición de vidrio por orientación, y calculamos el Uw de cada ventana.
Como distribuidor oficial de DÖPFNER y TWINDOW en España, le facilitamos fichas, secciones acotadas y certificados de ensayo, y coordinamos la fabricación y la entrega con su estudio o su instalador.
