Obra nueva
Fijamos sistema, profundidad y acabado antes de cerrar el cuadro de carpintería, con el Uw ya calculado.
Un único interlocutor para toda la carpintería exterior, con la entrega coordinada con la dirección de obra o el instalador.
Área técnica
Área técnica para arquitectos y prescriptores
Prestaciones por sistema, normativa, fichas descargables y cálculo de Uw hueco por hueco, para especificar carpintería DÖPFNER y TWINDOW.
Qué suministramos
DÖPFNER fabrica a medida en Gerolzhofen (Baviera). Innovapasiva, su distribuidor oficial en España, actúa como socio técnico del proyecto: cálculo de Uw por hueco, documentación oficial, muestras y coordinación de fabricación y entrega.
Ventanas de maderaClassic, Stil 2, Stil 2 Upgrade y Protect en 68 · 78 · 88 mm; abeto, alerce o roble.Ver sistemas Ventanas de madera-aluminioPremium (Slim, Contur, Integra) y Econ (Slim), siete perfiles en 68 · 78 mm.Ver gama Correderas elevables y fachadas acristaladasHST 2.0 en madera y madera-aluminio, HST 3.0 con umbral de 0 mm y SKYWALL FTS 4.0.Ver sistemas HST Puertas de entradaMadera, madera-aluminio y madera-aluminio Exclusiv, con núcleo de madera y cierre de 5 puntos.Ver puertas TWINDOWVentana modular de doble carcasa de 92 mm, cara exterior sustituible; sistema de Art of Elements GmbH.Ver TWINDOW
Prestaciones por sistema
Valores declarados del fabricante y ensayos de laboratorio independiente. Donde no hay valor publicado del sistema, el dato se determina con el cálculo del hueco.
| Sistema | Material · profundidades | Uw hasta | Rw hasta | Ensayos y clases |
|---|---|---|---|---|
| Madera Classic · Stil 2 · Stil 2 Upgrade | Madera maciza · 68 · 78 · 88 mm | 0,74 W/(m²K) (88 mm, abeto, Ug 0,5) | 45 dB (vidrio 12/24/8) | ift 955313 · ift 20-001260-PR02 · ift 13-003321-PR01 · EPH 10.000 ciclos, clase 2 |

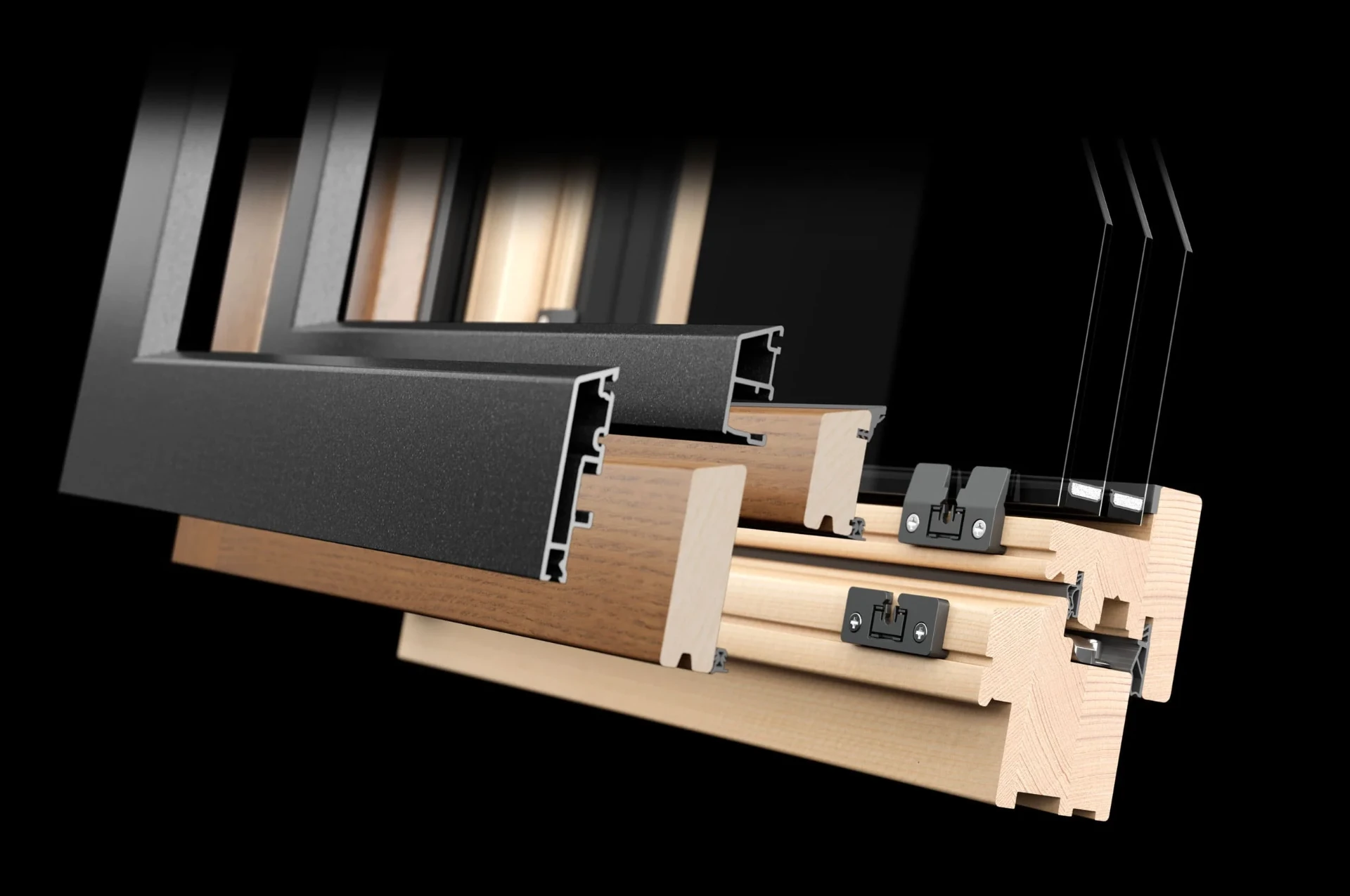

| Madera Protect | Madera maciza con carcasa de aluminio en la hoja · 68 · 78 · 88 mm | 0,77 W/(m²K) (88 mm, abeto) | Según configuración | EPH 10.000 ciclos, clase 2 |
| Madera-Aluminio Premium | Madera-aluminio · 68 · 78 mm | 0,78 W/(m²K) (78 mm, abeto, Ug 0,5) · 68 mm hasta 0,85 · Integra 68 mm hasta 0,83 | 44 dB | ift 955321 / 955323 / 955325 |
| Madera-Aluminio Econ | Madera-aluminio · 78 mm | 0,81 W/(m²K) con SWISSPACER ULTIMATE · 0,83 con ADVANCE de serie | 43 dB | ift 955315 |
| HST 2.0 | Madera 68 · 78 · 88 mm (total 168 / 184 / 204 mm) · madera-aluminio Slim 1 (204 / 220 / 240 mm) o Contur (201 / 217 / 237 mm) | Según configuración | Según configuración | ift 955411 / 955413 / 955415 · carro HS400 hasta 400 kg por hoja |
| HST 3.0 | Madera-aluminio 78 mm (218 mm de profundidad total) | Según configuración | Según configuración | Vidrio fijo hasta el suelo · umbral de 0 mm con rejilla |
| SKYWALL FTS 4.0 | Madera-aluminio 78 mm · poste y viga de 206 mm | Según configuración | Según configuración | Oferta elaborada por el departamento de ofertas de DÖPFNER |

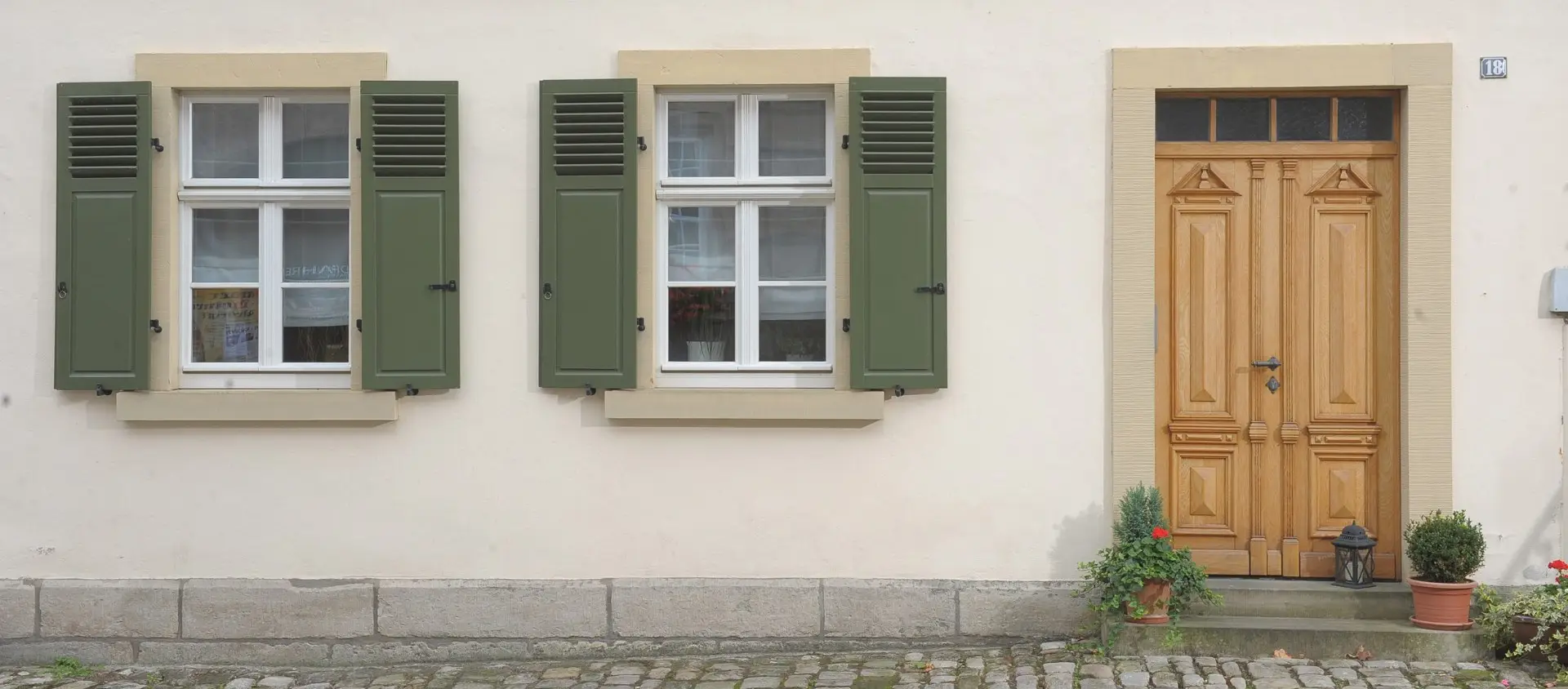

| Puertas de entrada | Núcleo de madera · carcasa de aluminio opcional | Consultar | Según configuración | Cerradura BS 2600 · cierre de 5 puntos · RC2 según configuración |
| TWINDOW (WINDOW 92) | Madera-madera o madera-aluminio · 92 mm | 0,72 W/(m²K) madera-madera (abeto, Ug 0,5) · 0,79 madera-aluminio | Según configuración | Aire clase 4 · agua E900 · viento C4/B4/A4 (madera-madera) y CE2500 (madera-aluminio) |
Los valores Uw se declaran según DIN EN 14351-1 con ventana de referencia de 1.230 × 1.480 mm, madera de abeto, vidrio Ug 0,5 y espaciador SWISSPACER ULTIMATE; los Rw, según EN ISO 717. Otras maderas a 88 mm en madera maciza: pino y alerce hasta 0,77 W/(m²K), roble hasta 0,87 W/(m²K). En madera-aluminio Premium 78 mm: pino y alerce hasta 0,82 W/(m²K), roble hasta 0,92 W/(m²K). En TWINDOW madera-madera: pino y alerce hasta 0,74 W/(m²K), roble hasta 0,81 W/(m²K); madera-aluminio, 0,82 y 0,89 W/(m²K). Cada proyecto se calcula con su configuración de medidas, acristalamiento y herraje. Medidas máximas de las correderas elevables: consultar.
Referencia DÖPFNER
Obra nueva y rehabilitación
Rehabilitación y patrimonio
Stil 2 y Stil 2 Upgrade reproducen perfil, palillería y arcos del hueco original con prestaciones actuales.
Secciones acotadas y variantes perfiladas para documentar la intervención ante el organismo competente.
Normativa y marcado
Todos los sistemas llevan marcado CE conforme a DIN EN 14351-1. Los ensayos que respaldan los valores publicados se identifican por su número de informe.
Producto y marcado
DIN EN 14351-1Norma de producto y marcado CE de ventanas y puertas exteriores
EN ISO 717Determinación del aislamiento acústico (Rw)
PassivhausApto para proyectos Passivhaus según configuración
RC2Disponible según configuración, con herraje y vidrio correspondientes
DIN EN 356Resistencia del vidrio a la efracción, clase P4A, en configuraciones RC2
Ensayos con número de informe
ift Rosenheim 955313Rw hasta 45 dB en madera de 88 mm, vidrio 12/24/8
ift Rosenheim 20-001260-PR02Rw 43 dB en madera, vidrio 10/16/8
ift Rosenheim 13-003321-PR01Uw medido de 0,80 W/(m²K) (vidrio 4/18/4/18/4) y 0,95 W/(m²K) (4/14/4/14/4) en el sistema Madera 88
ift Rosenheim 955321 / 955323 / 955325Rw de 41, 43 y 44 dB en Madera-Aluminio Premium 78, según vidrio
ift Rosenheim 955315Rw de 41, 42 y 43 dB en Madera-Aluminio Econ, según vidrio
ift Rosenheim 955411 / 955413 / 955415HST 2.0: lluvia batiente, permeabilidad al aire y fuerzas de maniobra
EPH DresdenDurabilidad del herraje: 10.000 ciclos, clase 2 de fuerzas de maniobra
Materiales y acabado
DIN 68 360Calidad de la madera laminada para carpintería
EN 71/3Seguridad toxicológica del lacado DIAMOND FINISH · VOC ≤ 50 g/l
EN ISO 11341Envejecimiento acelerado del lacado del aluminio: PREMIUM 30 conserva ~80 % del brillo a 4.000 h
Holz von HierOrigen regional de la madera · ID/BE-D-97447-1
ECO-Footprint (BS Umweltberatung)Clase A: abeto 1,00; alerce y roble 1,05
Descargas
Fichas técnicas en español, documentación del acabado y huella ambiental. Lo que no está publicado se facilita bajo solicitud, indicando sistema y fase del proyecto.
| Documento | Ref. | Estado |
|---|---|---|
| Secciones acotadas madera 68 / 78 / 88 mm | 110006 | PDF → |
| Secciones Madera Classic y Stil 2 (68 / 78 / 88 mm) | 110013 | PDF → |
| Ficha de producto Stil 2 | 110014 | PDF → |
| Secciones Stil 2 Upgrade y Madera Classic (68 / 78 / 88 mm) | 110015 | PDF → |
| Ficha de producto Stil 2 Upgrade | 110016 | PDF → |
| Ficha de producto Madera Protect | 110022 | PDF → |
| Garantía AQUAWOOD DIAMOND FINISH | — | PDF → |
| Carpeta de tonos DIAMOND FINISH | — | PDF → |
| ECO-Footprint de los productos | — | PDF → |
| Fichas de madera-aluminio Premium y Econ | 110032–110092 | Solicitar |
| Fichas de los sistemas HST y SKYWALL, con secciones acotadas | 150011–150051 | Solicitar |
| Certificados de ensayo y declaraciones de prestaciones | — | Solicitar |
| Texto tipo para memoria y pliego | — | Solicitar |
| Documentación del lacado del aluminio | — | Solicitar |
Cómo pedir un cálculo de Uw o una memoria
El valor de la tabla corresponde a la ventana de referencia del fabricante. El de cada hueco depende de su geometría, del acristalamiento y del encuentro con la obra.
Envíe el cuadro de carpintería
Medidas, tipo de apertura, número de hojas y orientación de cada hueco, en PDF u hoja de cálculo.
Indique la configuración prevista
Sistema y profundidad, madera, acristalamiento y acabado. Si aún no está decidida, proponemos la combinación adecuada.
Reciba el valor por hueco
Devolvemos el Uw de cada hueco y, si lo necesita, el texto de memoria y el pliego adaptados al proyecto.
Preguntas frecuentes
¿Facilitan el cálculo de Uw hueco por hueco?+
Sí. Con las medidas del hueco, el tipo de apertura, la madera y el acristalamiento previstos devolvemos el Uw de esa configuración concreta, no el de la ventana de referencia de la tabla.
¿Los sistemas son aptos para Passivhaus?+
Las configuraciones de mayor prestación son aptas para proyectos Passivhaus según configuración. El cumplimiento se verifica con el cálculo del hueco y con el detalle de encuentro con la obra, no con el sistema por sí solo.
¿Se puede especificar RC2?+
RC2 está disponible según configuración, con el herraje y el vidrio correspondientes. Conviene definirlo en fase de proyecto, porque condiciona herraje y acristalamiento.
