Correderas elevables, fachadas modulares y fijos de gran formato, en madera o madera-aluminio: hasta 400 kg por hoja y vidrio hasta la cota de suelo terminado, con el Uw calculado por hueco.
Las correderas elevables admiten hasta 400 kg por hoja con el carro HS400 de 8 rodillos pendulares: es el peso, y no un catálogo de medidas, lo que fija la superficie posible.

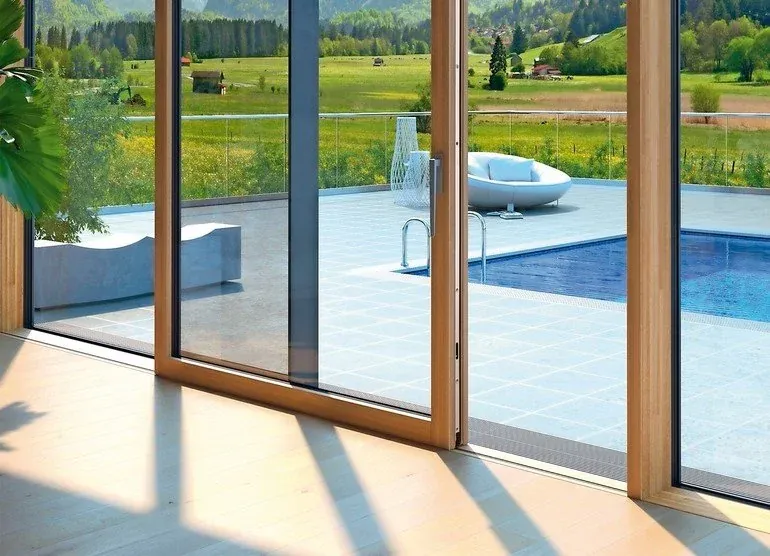

HST 3.0 lleva el vidrio fijo hasta la cota de suelo terminado y el umbral integra de serie la rejilla de drenaje, sin escalón entre el salón y la terraza.

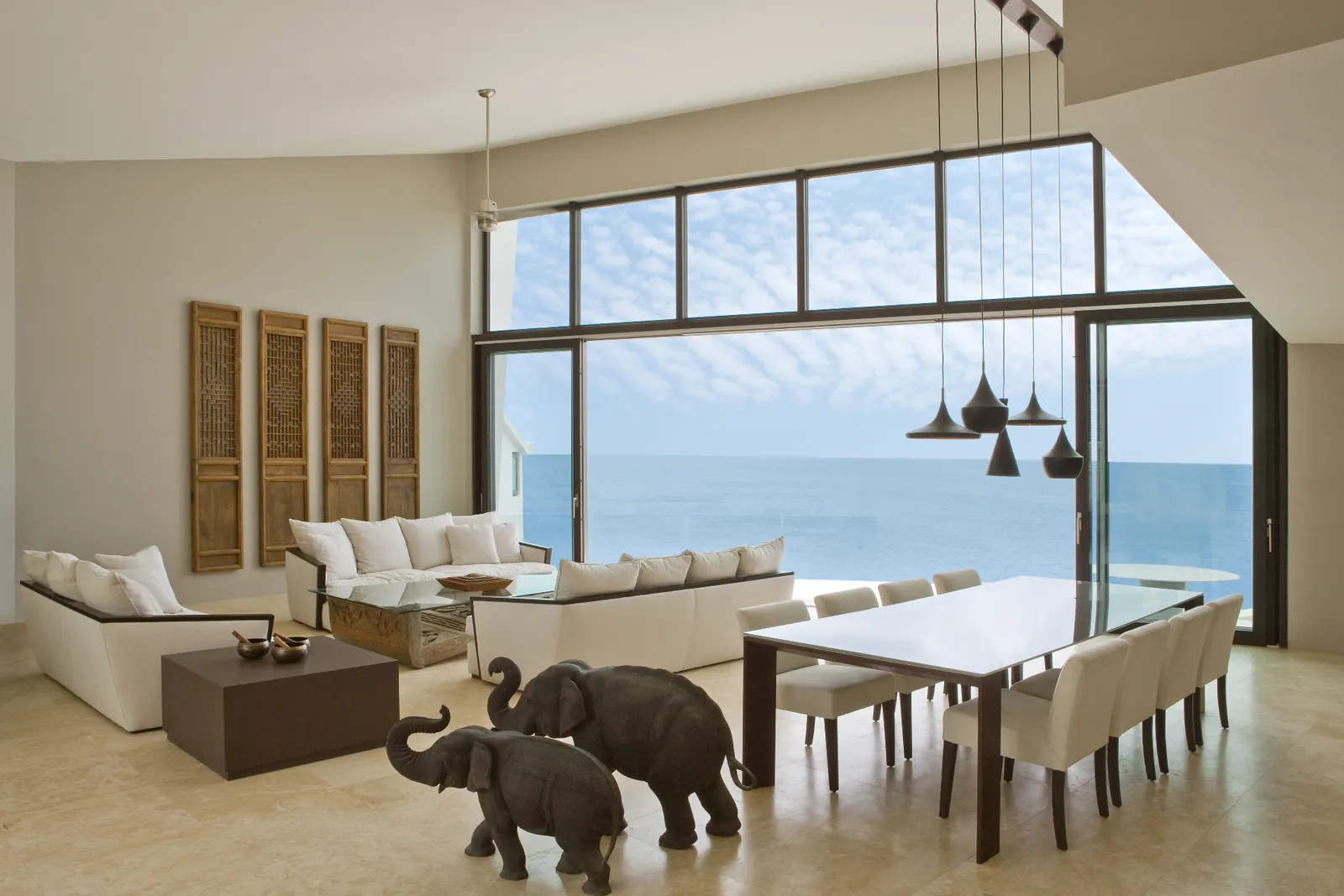

SKYWALL FTS 4.0 resuelve el paño completo de una planta con construcción de poste y viga de 206 mm, esquinas de vidrio y ventanas integradas.
Más vidrio no significa menos aislamiento: en madera-aluminio Premium, hasta Uw 0,78 W/(m²K), y en la gama de madera, hasta 0,74, según configuración.
Cuatro construcciones resuelven el gran formato. La elección depende de si el vidrio debe moverse, de si el paño llega al suelo y de la escala de la fachada.
Los vidrios fijos se enmarcan con un perfil perimetral de madera; es el único de la familia disponible también en madera maciza vista por dentro y por fuera.

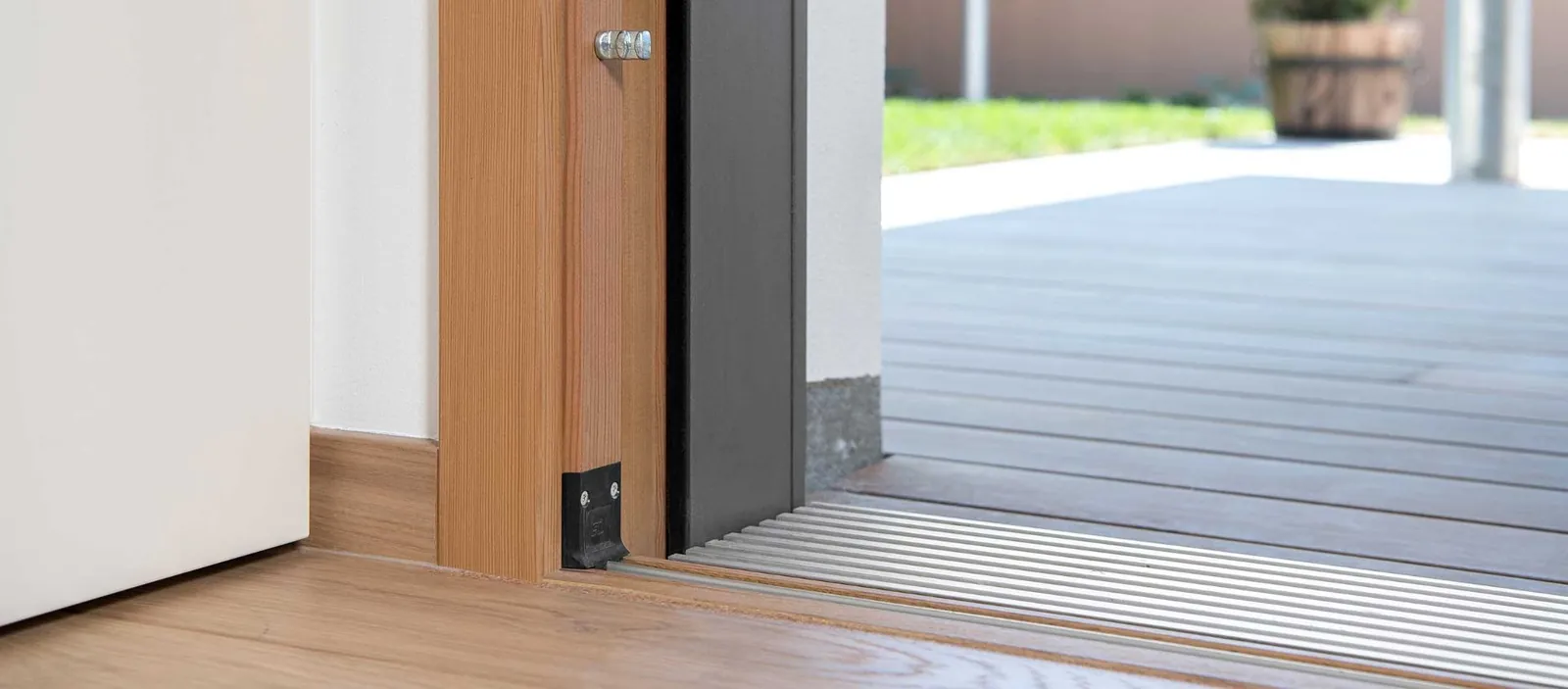

Los elementos fijos prescinden del zócalo de madera y el vidrio llega a la cota de suelo terminado; el umbral integra de serie la rejilla de drenaje.
Un solo sistema para toda la fachada de la planta: combina hojas correderas, vidrios fijos, esquinas de vidrio, ventanas y puertas sin acoplamientos visibles entre piezas.
Ventanas fijas sin apertura, en madera o madera-aluminio: la solución para cerramientos altos, buhardillas y paños panorámicos, habitual junto a una hoja practicable adyacente.
Corredera elevable, fachada modular o fijo: la construcción adecuada depende de la apertura, del encuentro con el suelo y de la escala del paño.
| HST 2.0 | HST 3.0 | SKYWALL FTS 4.0 | Fijos de gran formato | |
|---|---|---|---|---|
| Materiales | Madera y madera-aluminio | Solo madera-aluminio | Solo madera-aluminio | Madera y madera-aluminio |
| Profundidad de perfil | 68 · 78 · 88 mm | 78 mm | 78 mm | 68 · 78 · 88 mm |
| Ventilación por el hueco | Sí | Sí | Sí, con hoja corredera integrada | No |
| Vidrio hasta el suelo | No (zócalo de madera) | Sí | Sí | Según diseño |
| Umbral cero barrera | Opcional (rejilla) | De serie | De serie | — |
| Capacidad por hoja | Hasta 400 kg | Hasta 400 kg | Hasta 400 kg | — |
| Esquinas de vidrio | — | — | Sí | Según diseño |
| Uw | Según configuración | Según configuración | Según configuración | Según configuración |
Los tres sistemas correderos comparten el carro HS400 con 8 rodillos pendulares, la junta perimetral DS28/48/28, el acristalamiento en seco y los carriles guía a ras. El vidrio de serie depende del sistema. Los valores Uw y Rw se calculan para cada configuración de sistema, vidrio y medidas.
Una fachada acristalada es un cerramiento en el que el vidrio ocupa todo el paño, de suelo a techo y de lado a lado, sostenido por una estructura ligera de postes verticales y travesaños horizontales. En vivienda se usa para abrir un salón entero al jardín, cerrar un patio interior o construir una planta baja casi transparente.
En la búsqueda aparece a menudo como «muro cortina», pero no es lo mismo. El muro cortina es una piel continua que cuelga por delante de los forjados y recorre varias plantas, propia de edificios de oficinas. La fachada de montantes y travesaños que se usa en vivienda cierra una planta, entre el suelo y el forjado o la cubierta, y admite elementos practicables dentro del mismo paño.
| — | Correderas elevables | Fachada de montantes y travesaños | Muro cortina |
|---|---|---|---|
| Qué resuelve | Un hueco entre muros, con hojas que se deslizan | Todo el paño de la planta, de suelo a techo | La envolvente completa de un edificio en altura |
| Altura | Una planta | Una planta | Varias plantas |
| Elementos | Hojas correderas y fijos | Correderas, fijos, esquinas de vidrio, ventanas y puertas | Sobre todo vidrios fijos |
| Uso habitual | Paso a terraza o jardín | Vivienda unifamiliar, pabellones, patios interiores | Oficinas y edificios terciarios |
| En nuestra gama | HST 2.0 y HST 3.0 | SKYWALL FTS 4.0 | No lo ofrecemos |
El sistema está concebido para fachadas de una planta de altura. Si su proyecto tiene varias alturas acristaladas, conviene revisar la solución con el fabricante antes de proyectarla.
Las fijaciones a la estructura, los encuentros con el forjado y los remates de obra los define el proyecto. Conviene fijarlos antes de cerrar la estructura.
Las correderas desaguan por el umbral y los fijos por los travesaños. El drenaje exterior que recoge esa agua forma parte de la obra y debe estar previsto en la cota de la terraza.
Los vidrios fijos se colocan y se sellan desde fuera, así que hay que prever acceso por el exterior durante el montaje.
Con todo el paño en vidrio, el control solar se resuelve con un vidrio adecuado a cada orientación y con protección exterior: voladizos, porches o lamas.
En SKYWALL, el vidrio aislante de serie tiene un Ug de 0,6 W/(m²K). El Uw de la fachada se calcula para su configuración concreta de vidrio, despiece y medidas.
SKYWALL FTS 4.0: construcción, esquinas, herrajes y datos técnicos
Ver fachadas acristaladas SKYWALLEn interiores cálidos y fachadas protegidas de la lluvia y del sol directo, los ventanales de madera maciza mantienen la misma materialidad dentro y fuera y encajan con la carpintería del resto de la vivienda.
En fachadas expuestas, y cuando se busca el mínimo mantenimiento exterior, la madera-aluminio es la opción razonable: la carcasa protege la madera del sol y de la lluvia sin renunciar a la madera vista al interior.
Deslice →

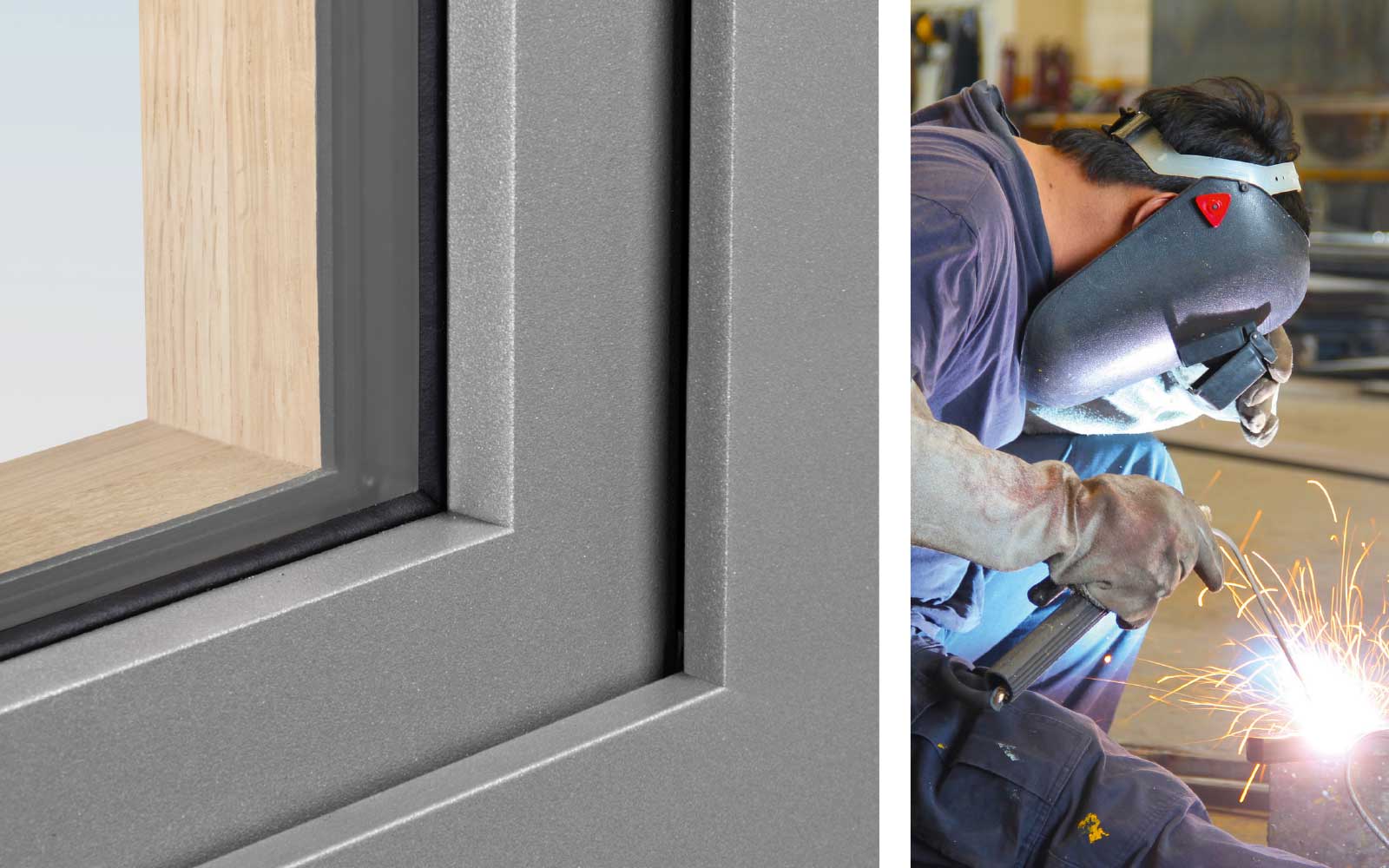

En madera-aluminio, las carcasas se sueldan en esquina en lugar de cortarse a inglete, y después se lijan y se lacan pieza a pieza: en gran formato, la esquina es el punto que más se mira. Las dimensiones límite se confirman por proyecto.
Ventanas de madera y aluminio

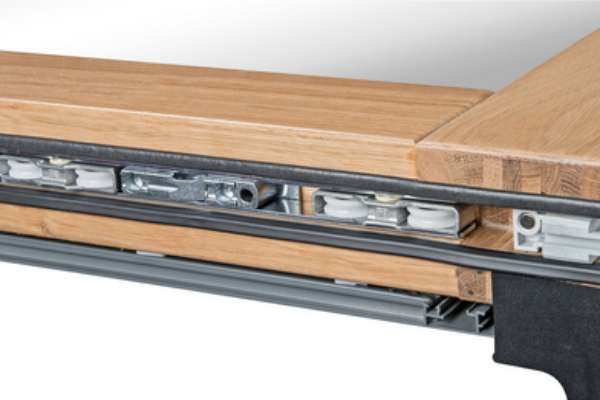

El carro HS400 reparte la carga entre 8 rodillos pendulares y permite mover con una mano una hoja de gran superficie; el peso del vidrio es lo que fija en la práctica la medida posible.
Ver correderas elevablesUn gran paño de vidrio sin persiana es posible si el control solar se resuelve por otras vías: vidrio de control solar ajustado a la orientación, protección exterior fija —voladizo, porche o lama— o móvil, y vegetación que filtre la radiación en las horas críticas.
La privacidad se estudia con la posición del hueco respecto a la calle y a las vistas cruzadas, y con la iluminación interior nocturna. Es una decisión de proyecto, no un accesorio que se añade al final.
El límite de un ventanal no es un número de catálogo: depende del sistema, del peso del vidrio y de la configuración de carros. En correderas elevables, el carro HS400 admite hasta 400 kg por hoja, y ese peso fija en la práctica la superficie máxima según la composición del acristalamiento.
En fachadas SKYWALL, la oferta de cada paño la elabora el departamento de ofertas de DÖPFNER a partir de la geometría y del despiece. Por eso las medidas límite se confirman siempre por proyecto.
No publicamos rangos porque el precio cambia mucho con la superficie de cada hoja y con el peso del vidrio. Estas son las ocho variables que lo determinan; con ellas le enviamos el desglose por partidas.
HST 2.0, HST 3.0, SKYWALL FTS 4.0 o fijos de gran formato
Madera maciza o madera-aluminio
Composición del paño y superficie por hoja
Doble o triple, de control solar, acústico o de seguridad
TS-19, TS-5 ECOPASS o rejilla integrada
DIAMOND FINISH y colección de lacado del aluminio
SoftOpen y SoftClose, gancho basculante, mosquitera
Cargadero, medios de elevación y retirada de la existente, según quién ejecute la obra
Depende del sistema, del peso del vidrio y de la configuración de carros. En correderas elevables el límite práctico lo marca el carro HS400, con hasta 400 kg por hoja. Las medidas se confirman por proyecto con la oficina técnica del fabricante.
No necesariamente: el rendimiento depende del sistema y de la composición, no solo de la superficie acristalada. En madera-aluminio Premium, hasta Uw 0,78 W/(m²K) y, en la gama de madera, hasta 0,74, según configuración.
No publicamos rangos porque el precio cambia mucho con la superficie y el peso de cada hoja. Con las medidas, el sistema, el vidrio y el umbral le enviamos un presupuesto desglosado por partidas.
Sí, si el control solar se resuelve con un vidrio adecuado a la orientación y con protección exterior fija o móvil. La privacidad se estudia con la posición del hueco y la iluminación interior nocturna.
El cargadero y el punto de apoyo del carril con el peso previsto por hoja, el anclaje frente a la carga de viento y el drenaje del umbral. En una fachada SKYWALL, además, las fijaciones, las conexiones de obra y los drenajes exteriores se definen en el proyecto.
El muro cortina es una piel de vidrio continua que cuelga por delante de los forjados y recorre varias plantas. La fachada de montantes y travesaños cierra una planta, entre suelo y forjado, y admite correderas, ventanas y puertas dentro del mismo paño. Es la que se usa en vivienda.
Un gran acristalamiento se dimensiona pronto: el formato de las hojas, el umbral y el encuentro con la estructura condicionan el proyecto de arquitectura.
Como distribuidor oficial de DÖPFNER en España, le ayudamos a elegir el sistema, calculamos el Uw de su configuración, le facilitamos las secciones acotadas y coordinamos la fabricación y la entrega con su estudio o su instalador.
